國電中星助力內蒙古客戶：光伏區 + 生活區電纜故障準確排查修復

2026年3月13號到22號，國電中星應客戶之邀趕赴內蒙古給客戶查找電纜故障。試驗過程中使用的設備有：ZX-Z10自動分析電纜故障測試儀、ZX-A301電纜故障定點儀、ZX-32B02電纜測試高壓信號發生器、ZXPDF-3000EW架空線路故障定位儀、ZXPD4001地下管線探測儀等，設備和技術受到客戶的一直好評。客戶的肯定就是我們前進的動力，國電中星也將一如既往地為客戶提供技術支持。

電纜故障查找

光伏區電纜

由于路徑未知，首先使用路徑儀探測路徑，使用發射機給電纜注入高頻信號，在通過接收機探測地下發出的同頻信號，探測出路徑線路。

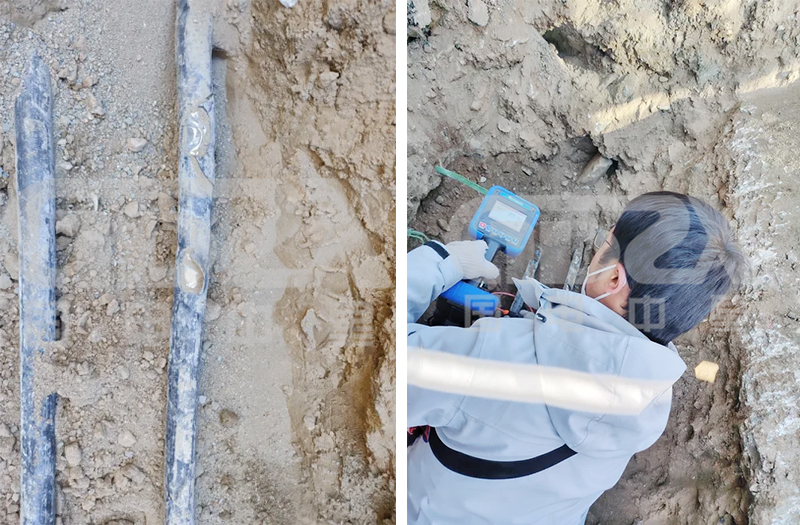

通過挖機和人工挖出電纜后，使用路徑儀的電纜識別功能進行電纜識別，原理是將注入的信號電纜和相位通過耦合鉗在發射處進行記錄標定，再到挖開電纜處進行識別。

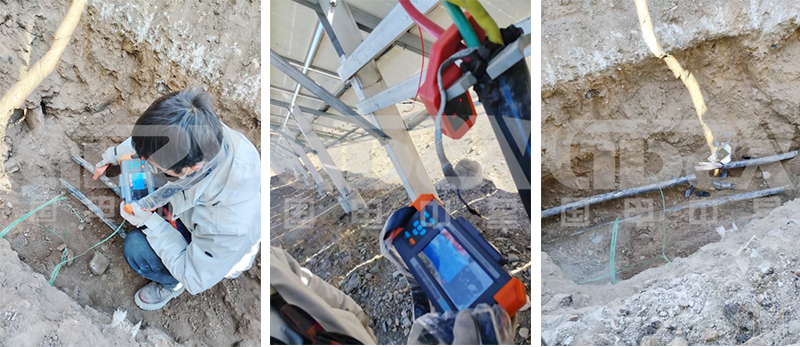

通過架空線路測試儀進行二次確認，原理是通過發射機將固定頻率的方波信號注入電纜，再通過接收機進行信號確認。

確定電纜后進行截?cái)啵迯?fù)。

生活區電纜

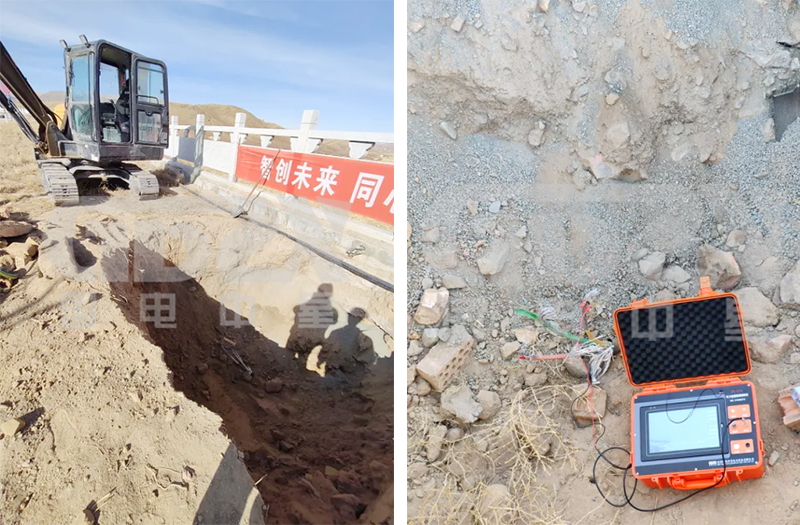

挖機挖開電纜接頭，再通過電纜故障主機測量低阻距離，原理是通過時域分析法，計算信號返回的時間，通過固定波數計算電纜長度。

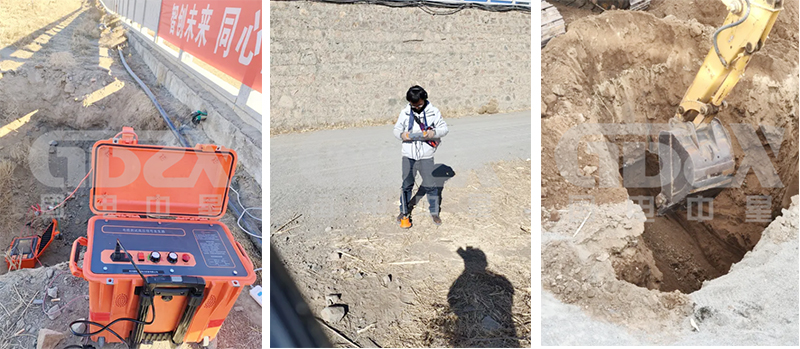

再配合一體式高壓源，給電纜加上沖擊電壓，測量高阻距離。由于路徑已知，所以可以通過定點儀直接測量故障點，原理是通過聽筒放大地下故障點產生的聲信號，與電纜的電信號做對比，最接近的點就是故障點。在電纜故障主機測量的高阻距離附近進行測量。找到故障點后挖機挖開。
