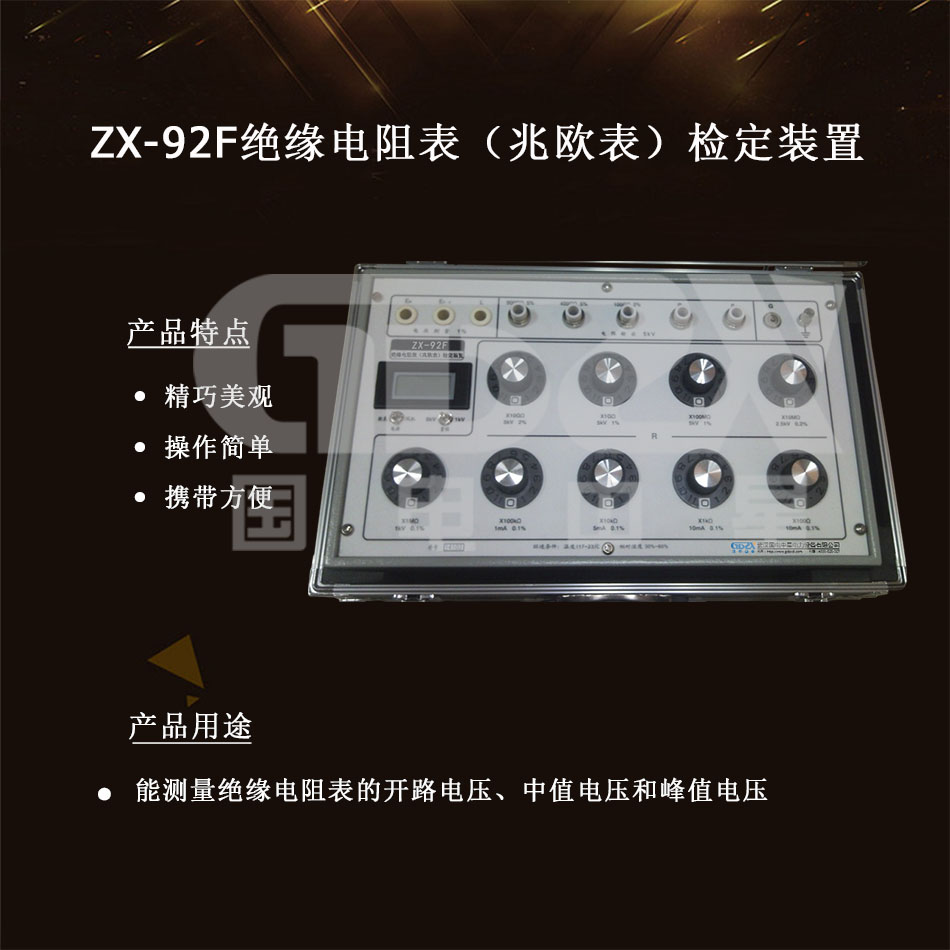

ZX-92F絕緣電阻表（兆歐表）檢定裝置
能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓
參考標準：JJG622-1997絕緣電阻表檢定規程、JJG1005-2005電子式絕緣電阻表檢定規程、JJG1072-2011直流高壓高值電阻器檢定規程
●設計了獨立的泄漏屏蔽端鈕和接地端鈕
●具有較長的技術壽命和機械壽命
●能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓
說明書
操作視頻ZX-92F絕緣電阻表（兆歐表）檢定裝置是依據JJG622-1997絕緣電阻表檢定規程、JJG1005-2005電子式絕緣電阻表檢定規程和JJG1072-2011直流高壓高值電阻器檢定規程等有關文件研制生產的。該儀器設計了獨立的泄漏屏蔽端鈕和接地端鈕。它不僅可用于檢定各種型號的進口和國產模擬式絕緣電阻表、數字式絕緣電阻表、絕緣電阻測試儀的標準，以及作為直流標準高值電阻器使用。具有較長的技術壽命和機械壽命。能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓。
1) 絕緣電阻表（兆歐表）檢定裝置是依據JJG622-1997絕緣電阻表檢定規程、JJG1005-2005電子式絕緣電阻表檢定規程和JJG1072-2011直流高壓高值電阻器檢定規程等有關文件研制生產的。
2) 該儀器設計了獨立的泄漏屏蔽端鈕和接地端鈕。
3) 它不僅可用于檢定各種型號的進口和國產模擬式絕緣電阻表、數字式絕緣電阻表、絕緣電阻測試儀的標準，以及作為直流標準高值電阻器使用。
4) 具有較長的技術壽命和機械壽命。
5) 能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓。
技術參數 | 參數詳情 | |||||
電阻測量范圍 | 100Ω～1TΩ | |||||
調節細度 | 100Ω | |||||
電壓測量范圍 | 0～5kV | |||||
參考溫度范圍 | 17℃～23℃ | |||||
標稱使用溫度范圍 | 15℃～25℃ | |||||
參考濕度范圍 | 30%～60% | |||||
標稱使用濕度范圍 | 25%～75% | |||||
絕緣電阻 | 檢定裝置中電阻輸出部分的電路，與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于1GΩ | |||||
絕緣強度 | 檢定裝置中電阻輸出部分的電路與測試用參考接地點之間，應能承受頻率為45～65Hz的實際正弦交流電壓6.75kV并歷時1min的試驗，而不出現擊穿與飛弧現象 | |||||
外形尺寸 | 575mm×330mm×140mm | |||||
重量 | 7kg左右 | |||||
測量范圍 | 0～5000V DC | |||||
準 確 度 | ±（1 % 讀數±0.2%滿量程） | |||||
供電電源 | 9 V DC | |||||
顯 示 | 四位半液晶顯示 | |||||
輸入電阻 | ≥10GΩ | |||||
阻 值 | 900GΩ | 400GΩ | 100GΩ | ×10GΩ | ×1GΩ | ×100MΩ |
準確度等級 | 5 | 5 | 2 | 2 | 1 | 1 |
標稱電壓 | 5000V | 5000V | 5000V | 5000V | 5000V | 5000V |
阻 值 | ×10MΩ | ×1MΩ | ×100kΩ | ×10kΩ | ×1kΩ | ×100Ω |
準確度等級 | 0.2 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
標稱電壓\流 | 2500V | 1000V | 1mA | 5mA | 10mA | 10mA |
選型指南：
型號 | 電阻測量范圍 | 電阻最小步進 | 電壓測量范圍 |
ZX-92F | 100Ω～1TΩ | 100Ω | 0～5kV |
JJZ5-1T | 0～1001111.110MΩ | 100Ω | 0～2000V、1000～5000V |
JJZ-10A | 0～1001111.110MΩ | 100Ω | 0～1000V、0～10000V |

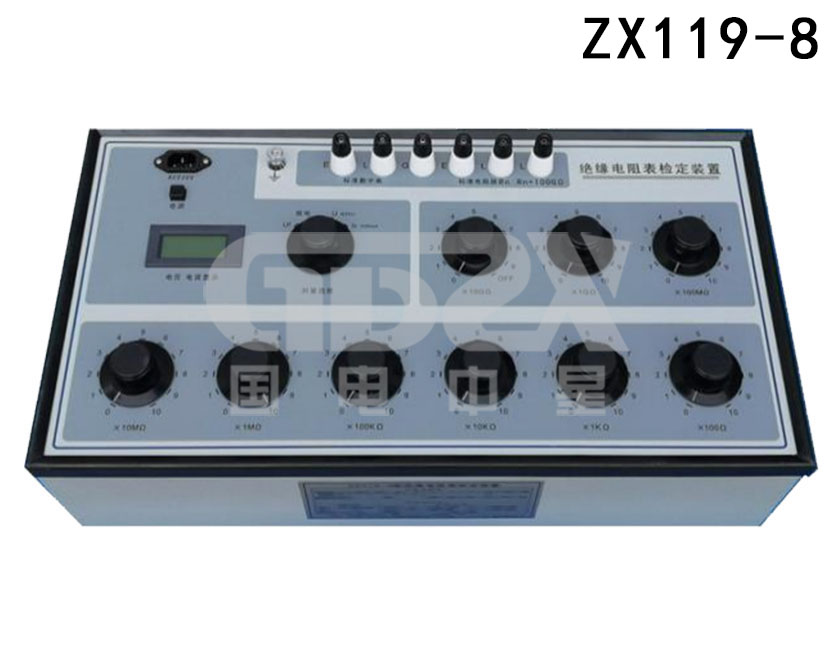

ZX119-8 | 0～201.1111110GΩ | 100Ω | 0～2000V、1000～5000V |
ZX119-10 | 0～1000011.1110 MΩ | 100Ω | 0～2000V 1000～10000V |
