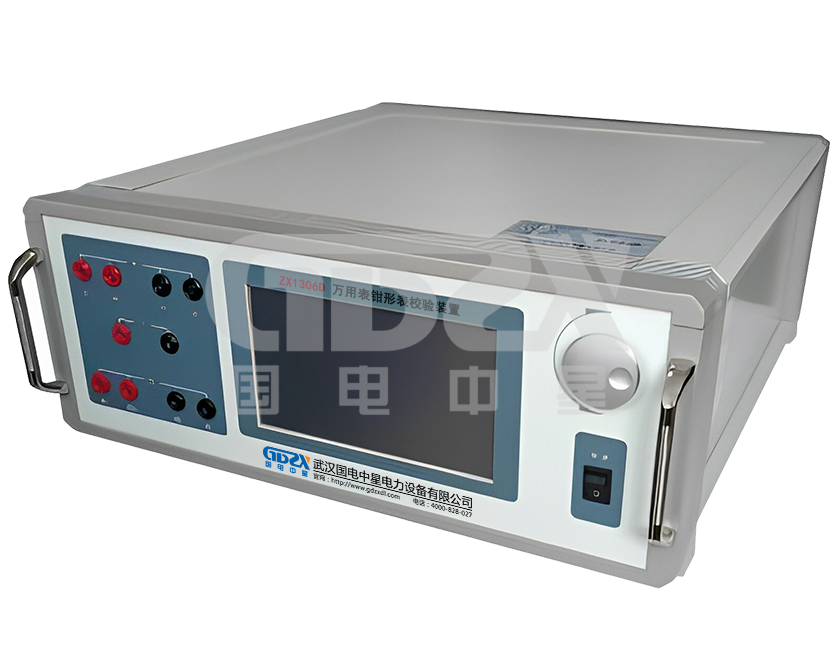

ZX1306D萬用表鉗形表校驗裝置
可手動檢驗電力系統中 0.5 級及以下各種單相交流工頻指示表，如電壓表、電流表、功率表、頻率表以 及各種直流電表
參考標準：JJG124-2005《電流表、電壓表、功率表和電阻表檢定規程》、JJF1587-2016 《數字多用表校準規范》
●采用DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源
●采用彩色7英寸觸摸屏，圖表字符顯示清晰
●具有精度高、工作穩定可靠、操作方便靈活的特點
說明書
操作視頻ZX1306D萬用表鉗形表校驗裝置是按照檢定規程 JJG124-2005《電流表、電壓表、功率表和電阻表檢定規程》、JJF1587-2016 《數字多用表校準規范》的要求而設計的 0.05(0. 1)級單相交流和直流標準裝置。源的信號部分采用DSP 和 16 位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置采用彩色 7英寸觸摸屏，圖表字符顯示清晰，具有精度高、工作穩定可靠、操作方便靈活的特點。
1) 裝置由單相交流電壓標準源、電流標準源和直流電壓標準源、電流標準源所組成。
2) 有校準功能，即能根據外接標準的示值，修正標準源的輸出值。
3) 通過專設端鈕，配合專配的“鉗形表校驗線圈”可檢測鉗形電流表，最高可到 1000A。
4) 可手動和半自動檢驗 0.2 級及以下等級的數字萬用表、指針式萬用表、鉗形電流表、安裝式數字儀表， 包括有直流模擬量輸出的數字儀表。
5) 可手動檢驗電力系統中 0.5 級及以下各種單相交流工頻指示表，如電壓表、電流表、功率表、頻率表以 及各種直流電表。
6) 功放的工作頻帶為40Hz~1kHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。
7) 設有 RS-232 接口或 USB 接口和大容量的非易失性存貯器.通過上位機軟件，由 PC 控制本裝置可進行自 動和手動檢驗，并對結果進行處理和管理。
技術參數 | 參數詳情 | |
交流輸出 | 電壓、電流量程調節范圍 | 200mV 、400mV 、2000mV 、4000mV 、20V 、100V 、200V 、500V 、1000V； 2mA 、4mA 、20mA 、40mA 、0.2A 、0.5A 、2A 、5A 、10A 、20A |
調節細度 | 0~120%(1000V 電壓除外) 5×10－5 | |
電壓、電流輸出容量 | 最大 20VA | |
電壓、電流調定準確度 | A:電壓 20~1000V ，電流 0.2~20A 量程 B:電壓 200~4000mV ，電流 2~40mA ±(0.03%RD+0.02%RG)； ±(0.3%RD+0.2%RG)量程 | |
電壓、電流輸出穩定度 | A:≤0.01%/60s B:≤0.05% /60s | |
電壓、電流波形失真度 | ≤0.3% | |
功率輸出調定準確度 (選項) | ±(0.06%RD+0.04%RG) (20V≤U≤500V，0.2A≤I≤20A，PF≥0.5) | |
相位調節范圍 | 0~359.99° | |
調節細度 | 0.01° | |
正弦波輸出頻率調節范圍 | (45~65) ·N Hz | |
正弦波輸出頻率調節細度 | 0.001 ·N Hz | |
正弦波輸出頻率調定準確度 | 0.01Hz； (N= 1 ，2 ，3 ， ……31)； (N= 1 ，2 ，3 ， ……31)； | |
直流輸出 | 電壓、電流量程 | 200mV 、400mV 、2000mV 、4000mV 、20V 、40V 、100V 、200V 、400V 、1000V； 20 μA 、40 μA 、200 μA 、400 μA 、2mA 、4mA 、20mA 、40mA 、0.2A 、1A 、2.5A、5A 、10A 、20A |
電壓、電流調節細度 | 0~110% (1000V 電壓除外) | |
電壓、電流輸出容量 | 5×10－5； 最大 20W | |
電壓、電流調定準確度 | ±(0.03%RD+0.02%RG)； ±(0.06%RD+0.04%RG) | |
電壓、電流輸出穩定度 | ≤0.01%/60s | |
電壓、電流輸出紋波 | ≤1% | |
頻率輸出 | 正弦波輸出范圍(用交流電壓、 電流輸出提供) | (45~65) ·N Hz |
細度 | 0.001 ·N Hz (N= 1 ，2 ，3 ， ……31) | |
調定準確度 | 5×10－5 | |
電阻輸出量程 | 10Ω 、20Ω 、50Ω 、100Ω 、200Ω 、500Ω 、1kΩ 、2kΩ 、5kΩ 、10 kΩ、 20kΩ 、50KΩ 、100kΩ 、200kΩ 、500kΩ 、1MΩ 、2MΩ 、5MΩ 、10MΩ、20MΩ | |
調定準確度 | 工作電源 | 單相 |
使用環境 | 溫度 | ± (0.3% +20mΩ)； 220V±10% ，50Hz±5%。 20℃±10℃，相對濕度 ≤85%RH |
體積重量 | 440×460×160mm ，約 12kg | |
