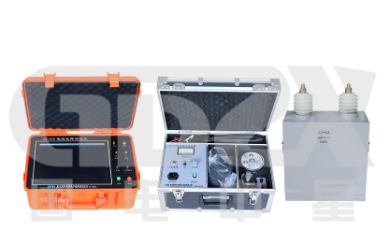

電力電纜故障測試儀現場電纜故障測試說明

電纜故障測試說明

（1）電力電纜的高阻故障（高阻故障：故障點的直流電阻大于該電纜的特性阻抗的故障為高阻故障）幾乎占全部故障率的90%以上。沖閃方式用于測試高阻泄漏性故障及高阻閃絡性故障，大部分電纜高阻故障都可以使用沖閃方式測試。

（2）沖閃方式測試故障，采用電流取樣法，電流取樣接線簡單，安全性高，波形易于識別。

（3）調整球隙（若放電，放電球隙清脆響亮，操作箱電流大于10A-15A，否則視為未放電，請重新調整球隙，提高沖閃電壓），電壓升到一定值，故障點發生閃絡放電，儀器記錄下波形。根據波形大小可重新調整輸入振幅，重復采樣，直到采到相對標準的波形。

（4）調整球隙一般1mm大約代表3kV，請根據被測電纜電壓等級適當調整。高壓閃絡測試時，由于工作電壓極高，稍有不慎就會對人身及電纜故障測試設備造成損失。

（5）不同性質的電纜故障要用不同的測試方法，不同介質的電纜有不同的電波傳播速度，不同耐壓等級的電纜則有不同的耐壓要求，而被測試電纜的接頭位置及最近是否在電纜上方進行施工作業，這些在測試前都最好做到心中有數。

（6）用測試主機的低壓脈沖法測試電纜長度，校對電纜的電波傳輸速度。

（7）測試電纜全長可以讓我們更加了解故障電纜的具體情況，判斷是高阻還是低阻故障，判斷電波速度的準確性（準確的電波傳輸速度是提高測試精度的保證，當速度不準確時，可反算速度）。這些都可以用低壓脈沖測試方法來解決。

（8）對不同電纜故障要用不同的方法，低阻故障（開路、短路等）要用低壓脈沖法測試；而高阻故障（泄漏、閃絡等）則要用閃絡法方法測試。選擇合適的測試方法，用測試儀主機對電纜進行故障距離粗測。低阻故障用低壓脈沖法測量，高阻故障用高壓閃絡法測量。

（9）電纜儀（又稱閃測儀）設定的四種電纜的波速為：

油浸紙電纜：V=160m/μs

不滴流電纜：V=144m/μs

聚氯乙烯電纜：V=184m/μs

交聯聚乙烯電纜：V=172m/μs

注意：電力電纜的特性阻抗一般為10—40W之間。是由電纜的單位長度的電阻，電感，電容決定的特性參數，不要將特性阻抗與絕緣電阻，以及電纜的直流電阻混淆。

低壓脈沖法測試比較簡單，直接測試。而高壓閃絡法測量則需要注意接線及所加直流電壓的高低。10kV油浸紙電纜和交聯乙烯電纜的最高耐壓分別為50kV和35kV，一般不得超過電纜的最高耐壓，高壓設備的地線必須與被測電纜的鉛包接地良好連接。

（10）精確定點前首先必須知道電纜的路徑，若已知路徑可省去此步驟。

（11）接好高壓設備，根據電纜的性質及電纜的耐壓等級來決定升壓程度，保證故障點充分擊穿。然后用定點儀對電纜故障點進行精確定位，最后確定在1米范圍內。
