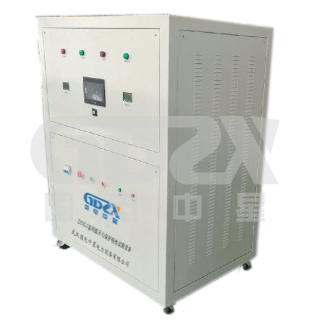

大電流溫升測試的核心引擎：DDGZ系列試驗設備技術解析與應用前瞻

在電力設備的出廠檢驗、型式試驗與質量認證中，溫升試驗及保護特性測試是驗證設備在長期載流工況下性能與安全性的關鍵環節。一款高效、可靠且智能化的試驗設備，對于保障測試數據的有效性、提升實驗室工作效率至關重要。本文將圍繞DDGZ系列溫升與保護特性試驗設備，從其技術架構、性能指標及系統集成等角度，與傳統的測試方法進行對比分析，為技術人員在設備選型與測試方案優化上提供參考。

一、 技術架構革新：從手動操作到智能閉環的跨越

傳統的大電流溫升測試通常依賴于多臺設備（如大容量調壓器、升流器）的手動組合，整個測試過程耗時耗力，且對操作人員的經驗依賴度高，數據記錄的連續性和準確性也難以保證。

DDGZ系列設備的核心優勢在于構建了一套高度集成與智能化的閉環測試系統：

○   核心動力源：采用特殊工藝的接觸式電動調壓器與高導磁率鐵芯的變流器，實現了AC 0-3000A的單相大電流連續、無級輸出。其≤±0.5%的穩流精度和≥90%的整機效率，確保了測試過程中電流的穩定與高效，從源頭上保證了測試條件的可靠性。

○   智能控制中樞：系統以可編程控制器（PLC）和高配置工控機為核心，實現了對交流信號的實時掃描與全面監測。這不僅實現了測試過程的全自動控制（設置目標電流后即可無人值守），更通過密碼權限管理，規范了試驗流程。

○   全面的數據感知：設備標配64路測溫模塊，并可擴展至200路，采用A級PT1000熱電阻，配合0.2S級精度的互感器，構成了一個高密度的溫度、電流數據采集網絡，為精準分析設備的熱分布特性提供了完備的數據基礎。

二、 性能指標深度剖析：可靠性、安全性與適用性

與分散式測試系統相比，DDGZ系列在關鍵性能指標上展現了其作為一體化專業解決方案的成熟度。

○   強大的輸出與承載能力：3000A/30kVA的額定容量，能夠滿足從低壓開關柜（JP柜）、母線槽到電流互感器、隔離開關等絕大多數電力設備的溫升試驗需求。其輸出母排按每平方毫米1.2A的電流密度設計，確保了設備在長達8小時以上的持續溫升實驗中自身的穩定與安全。

○   卓越的穩定與精度保障：設備在源效應（≤0.3%）、時漂（≤1%）、溫漂（≤0.04%/℃） 等方面的優異指標，意味著即使在電網電壓波動或長時間運行工況下，輸出電流也能保持高度穩定，有效避免了因測試源不穩定導致的測量誤差。

○   多層次的安全防護體系：系統設計了電子電路快速偵測與機械微動限位開關構成的雙重保護機制，對過壓、過流、過溫、缺相等故障能實現快速響應。非測試狀態電壓為零的設計，從根本上提升了操作人員的安全性。

三、 系統集成與未來應用：賦能高效實驗室建設

此設備不僅是測試工具，更是現代化實驗室數據流的核心節點。

○   人性化的人機交互：采用真彩液晶觸摸屏，支持全中文菜單與外接電腦控制，操作直觀簡便。測試方法支持全自動與手動測試兩種模式，兼顧了標準流程的效率與特殊測試的靈活性。

○   便捷的數據生命周期管理：通過U盤即可導出設備存儲的數據，便于在電腦上進行進一步處理、生成報告或打印，實現了測試數據的無縫數字化管理。

○   良好的擴展與適應性：設備提供功率補償系統，能有效降低對電網的沖擊，輸入電流從79A補償至50A以下。同時，軟件終身免費升級及按需定制測試模塊的策略，使得設備能夠適應未來標準更新與新增測試需求的變化。

結論

綜合來看，DDGZ系列溫升與保護特性試驗設備通過其一體化集成設計、高精度的智能閉環控制、全面的安全防護及便捷的數據管理功能，成功解決了傳統大電流溫升測試中存在的痛點。它將技術人員從繁重、重復的手動操作中解放出來，聚焦于測試結果的分析與診斷，不僅提升了測試效率與數據的可信度，也為電力設備制造與檢測單位構建數字化、智能化的測試平臺提供了強有力的裝備支持。對于追求測試質量與效率的技術團隊而言，這是一款值得深入研究和選型的綜合性解決方案。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
