高壓設備沖擊試驗技術解析：ZXCJV-400kV/20kJ發生器的設計與應用

沖擊電壓試驗是評估35kV及以下高壓設備絕緣性能的關鍵環節，其核心設備——沖擊電壓發生器的性能與可靠性直接關系到試驗的有效性與安全性。本文將以ZXCJV-400kV/20kJ沖擊電壓發生器為例，探討其技術特點與設計思路，為相關技術人員提供參考。

一、 核心性能與設計指標

該發生器標稱容量為20kJ，最高輸出400kV的標稱雷電波沖擊電壓，采用4級結構，每級配備1.0μF/100kV的干式全絕緣電容器。其輸出波形嚴格遵循標準要求，可產生1.2μs/50μs雷電沖擊全波與2-6μs截波，滿足各類高壓設備的絕緣沖擊試驗需求。

在關鍵性能上，設備具備大于20%的同步范圍與小于1%的同步誤動率，并通過可靠的觸發與調波設計，確保了試驗的重復性與波形質量。

二、 關鍵部件與技術特點

1.主電容與絕緣結構

○   采用高密度固體干式電容器，每級直流工作電壓為±100kV。該電容器具備體積小、重量輕、電感低的特點，且為全絕緣封裝，有效避免了傳統油浸電容器的漏油與變形問題。

2.觸發與調波系統

○   采用靠球觸發方式，實現了快速定位與無誤觸發，同步球隙觸發范圍大于20%，且無極性效應，提升了設備的可靠性。

○   調波電阻采用康銅絲無感繞制與絕緣樹脂真空澆鑄，結合彈簧壓接機構，保證了接觸可靠性與波形光滑度。

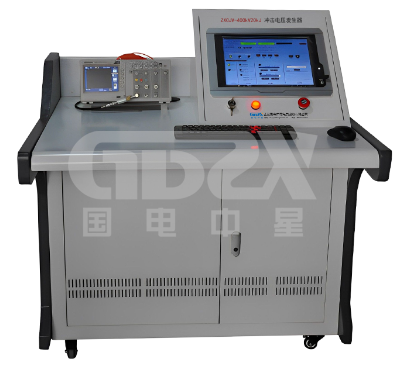

3.控制系統與智能化操作

○   以可編程控制器（PLC）為核心，通過兩芯光纜傳輸指令，有效隔離電磁干擾。

○   系統具備手動、自動與程序控制功能，支持恒流充電（電壓穩定度約0.5%），并可集成專用軟件，實現與峰值電壓表、示波器等設備的聯動，構建完整的計算機測控一體化試驗平臺。

3.安全與防護設計

○   具備完善的連鎖保護機制，如電磁鐵自動接地機構、充電與接地連鎖、過流與過壓保護等，確保操作安全。

○   采用隔離濾波屏蔽設計，增強系統在復雜電磁環境下的抗干擾能力。

三、 應用場景與現場適應性

該發生器主要面向35kV及以下高壓設備的沖擊全波試驗，適用于戶內移動式安裝。其結構緊湊、電容器與電阻等關鍵部件熱容量設計充裕，支持長時間連續運行，滿足現場高強度試驗需求。使用中需確?？煽拷拥兀ń拥仉娮琛?.5Ω），并注意工作環境溫濕度條件（-15~+50℃，相對濕度≤90%）。

四、 總結

ZXCJV-400kV/20kJ沖擊電壓發生器在整體結構、觸發同步、波形控制及系統安全等方面體現了系統的設計思路。其干式絕緣、光纜控制、智能集成等特點，為現場沖擊試驗提供了可靠、高效的解決方案，有助于技術人員提升試驗質量與效率。
