震蕩波局放測試技術在電纜狀態評估中的應用與系統解析

電纜作為電力傳輸?shù)摹把堋?，其絕緣狀態的可靠評估對電網安全至關重要。ZX-OWTS10(Z)電纜直流耐壓及震蕩波局放測試系統，是一種集直流耐壓與振蕩波局部放電檢測于一體的綜合測試方案，為電力電纜的交接驗收、預防性試驗及故障定位提供了重要技術手段。本文將從技術原理、系統特點及應用價值等方面，對該類測試系統進行探討。

一、技術原理與系統構成

該系統基于振蕩波電壓法，通過直流電源對電纜充電，隨后通過閉合回路產生阻尼振蕩電壓，模擬工頻交流電壓對絕緣的考核效果，同時激發并捕捉絕緣缺陷處的局部放電信號。

系統按功能劃分為兩大部分：

●   前臺控制及檢測系統：負責視在放電量校正、硬件控制與數據采集，集成電壓施加、信號傳感與前端處理功能。

●   后臺數據分析處理系統：對采集的局放數據進行分析，生成放電特征譜圖（如PRPD譜圖），判斷放電類型，并基于行波原理實現放電點或故障點的距離定位。

二、核心性能與技術指標分析

1.高靈敏度局放檢測：
系統標稱局放檢測靈敏度不高于10pC，局部放電測量性能偏差不大于10%，具備捕捉微弱絕緣缺陷的能力。配套的局放校準器覆蓋1pC~100nC寬范圍，確保測量鏈路的準確性。

2.寬頻帶信號捕捉與定位：
定位頻帶覆蓋150kHz~50MHz，能夠有效提取局放脈沖的高頻成分，為后續基于行波法的故障定位提供高質量信號源。

3.靈活的加壓與測量模式：
支持峰值電壓、相電壓倍數、有效值電壓三種輸入模式，滿足不同標準或現場習慣。各檔位輸出電壓的加壓次數可設，適應階梯升壓等測試流程。系統還具備自動測量電纜電容量功能（范圍0.05~4μF），輔助判斷電纜狀態。

4.可靠的振蕩波性能：
振蕩波電壓波形在8個周期內衰減不大于48.4%，保證了在衰減過程中仍有足夠的電壓幅值激發局放，確保測試的有效性。

5.智能化數據分析與報告：
系統不僅能生成直觀的PRPD譜圖，輔助技術人員判斷放電類型（如內部放電、表面放電等），還具備自動分析和生成測試報告的功能，提升數據處理的效率與標準化水平。

三、安全設計與現場適用性

●   多重安全控制：儀器具備緊急停機功能和安全控制回路，保障測試過程安全。電壓峰值測量誤差不大于3%，確保加壓準確可靠。

●   多樣化通訊方式：控制單元支持有線與無線數據傳輸，為現場靈活布線或遠程監控提供了便利。

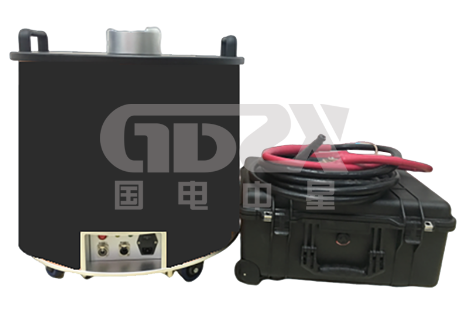

●   便攜性與供電：采用AC220V通用電源，尺寸相對緊湊（φ635×575mm），重量60kg，雖需車輛運輸，但在變電站等固定場所具備較好的部署可行性。

四、應用場景與價值總結

ZX-OWTS10(Z)這類震蕩波局放測試系統，主要適用于中高壓電力電纜（特別是交聯聚乙烯絕緣電纜）的：

●   交接驗收試驗：替代或部分替代傳統的工頻交流耐壓試驗，在施加電壓的同時獲取局放量數據，更全面地評估新電纜安裝質量。

●   預防性試驗與狀態評估：定期檢測運行中或備用的電纜，通過局放量變化趨勢早期發現絕緣劣化跡象，實現預測性維護。

●   故障定位與診斷：對于已發生故障或疑似存在缺陷的電纜，可利用其局放檢測與行波定位功能，準確定位缺陷點，指導檢修。

該系統的核心價值在于將耐壓試驗與局放檢測及定位功能深度融合，在一次測試中同時完成絕緣強度考核和絕緣缺陷診斷，相比單一功能的測試設備，能提供更豐富、更立體的電纜狀態信息，有助于技術人員做出更綜合、更準確的判斷，是電纜運維工作向精細化、智能化發展的重要工具之一。
