電力變壓器狀態診斷關鍵技術對比：頻響分析法（FRA）的應用與實踐解析

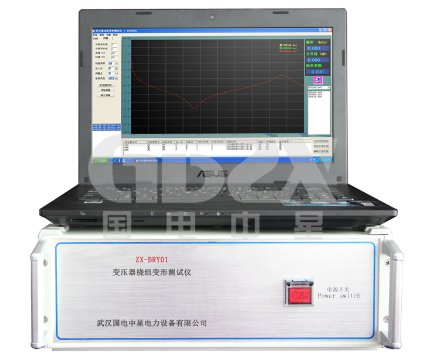

在電力變壓器狀態檢測與故障診斷領域，繞組的機械完整性是評估其健康狀況的核心指標之一。頻響分析法（Frequency Response Analysis, FRA）作為一種成熟的離線診斷技術，能夠有效探測繞組可能存在的位移、變形、匝間短路等隱形缺陷。本文將以國電中星 ZX-BRY01 變壓器繞組變形測試儀為切入點，深入解析FRA技術的原理、應用場景及其在電力設備預防性維修體系中的關鍵作用，為技術人員提供專業的參考與實踐指導。

一、 技術核心：FRA原理與繞組變形診斷機制

變壓器繞組可視為一個由電阻、電感和電容分布參數構成的復雜網絡。當繞組發生物理變形時，其內部的分布參數隨之改變，進而導致其頻率響應特性（即在不同頻率激勵下的輸出與輸入關系）發生偏移。

ZX-BRY01測試儀的技術實現路徑如下：

1.信號激勵與采集：儀器內置信號源，產生從低頻（10Hz）至高頻（10MHz）的掃頻信號，注入變壓器繞組一端。

2.響應測量：同步測量繞組另一端的電壓響應信號。

3.曲線生成與分析：通過計算傳輸函數（通常表示為幅頻特性曲線，即增益隨頻率變化的曲線），得到該繞組的“指紋”圖譜。

4.診斷判斷：將當前測得的曲線與出廠數據、歷史數據或同型號變壓器數據（橫向?qū)Ρ龋┻M(jìn)行嚴格比對。通過觀察曲線在特定頻段（如低頻段反映磁路，中頻段反映主絕緣結構，高頻段反映匝間與餅間電容）的諧振點偏移、形狀改變及幅度變化，綜合判斷繞組變形的程度與可能類型。

二、 ZX-BRY01儀器關鍵性能特點與現場應用優勢

ZX-BRY01變壓器繞組變形測試儀在技術性能與現場應用方面具有明顯優勢。 首先，其高精度掃頻系統支持高達10MHz的線性掃頻，并具備0.25kHz、0.5kHz、1kHz等多種分辨率選擇，能夠精細捕捉繞組在寬頻域內的響應變化，為準確診斷提供了豐富的數據細節。其次，儀器的智能化與易用性突出，支持無線連接（Wi-Fi或藍牙），具備自動量程調節和自動采樣功能，極大簡化了現場接線與操作流程；配套軟件兼容性強，從Windows 98到Windows 10系統均可穩定運行，界面友好直觀。第三，其分析診斷功能強大，不僅支持多條歷史曲線同屏對比分析，還內置了專家診斷系統，可自動計算相關系數等關鍵參數并給出診斷參考結論，有效輔助技術人員進行決策。第四，儀器測試效率高且安全性好，單相繞組測試時間小于60秒，全程無需對變壓器進行吊罩或內部拆裝，僅需拆除外部連接母線即可完成，這大幅減少了設備停電時間和現場工作人員的工作強度，降低了作業風險。最后，儀器測試結果可靠，同相測試重復率可達99.9%，確保了歷史數據之間的可比性，為變壓器狀態的長期跟蹤與分析建立了可靠的基準。

三、 與其他變壓器檢測技術的定位差異

為明確FRA技術及ZX-BRY01測試儀的定位，有必要將其與變壓器其他常見檢測方法進行比較。

直流電阻測試主要針對繞組導線連接不良、分接開關接觸電阻過大等導電回路缺陷，它是在離線狀態下進行的。該方法的局限性在于對繞組的匝間短路等某些對稱性故障不敏感。而FRA技術可以有效彌補直流電阻測試在診斷繞組機械變形和部分類型匝間故障方面的不足。

變比與極性測試主要用于驗證繞組的匝數比是否正確、接線組別是否符合設計要求，同樣屬于離線測試。它側重于電氣連接的驗證，并不能直接反映繞組發生的物理形變。FRA測試則是在確認電氣參數正確的基礎上，對繞組物理結構完整性的深度診斷。

絕緣電阻與吸收比測試旨在評估繞組整體的絕緣狀況，檢查是否存在受潮或臟污等問題，可在離線狀態下進行。該方法反映的是絕緣的整體性能，但無法定位具體的機械變形位置。良好的絕緣狀況是進行有效FRA測試的基礎條件之一，兩者結合能夠?qū)ψ儔浩鳡顟B(tài)做出更全面的評估。

油中溶解氣體分析（DGA） 能夠靈敏地檢測變壓器內部因過熱、放電等故障產生的特征氣體，可在在線或離線狀態下實施。它對潛伏性故障非常敏感，但無法直接判斷故障是否由繞組變形所引起。當DGA發現異常特征氣體時，常常需要借助FRA測試來進一步定位和確認故障是否涉及繞組問題。

短路阻抗測試用于評估繞組整體的機械強度與是否發生位移，屬于離線測試。它能反映繞組的整體性變化，但對于局部、細微的變形，其診斷敏感性通常低于FRA技術。兩者都是診斷機械狀態的重要手段，在實際工作中常結合使用，其中FRA能夠提供更為精細的分析。

結論：FRA技術，以ZX-BRY01測試儀為代表，是變壓器繞組機械狀態診斷領域的一種專門化、高靈敏度的工具。它并非旨在替代其他常規試驗項目，而是構成了變壓器綜合狀態評估體系中一個關鍵且不可或缺的組成部分。尤其在應對短路電流沖擊、運輸撞擊后的狀態評估，以及為大修決策提供技術支持等方面，F(xiàn)RA技術發揮著不可替代的作用。

四、 典型應用場景與操作建議

1.投運前基準測試：對于新投運的變壓器或完成大修后的變壓器，應進行FRA測試，建立原始的頻率響應“指紋”圖譜，作為未來所有比較分析的基準。

2.故障后診斷：變壓器在遭受近區短路等沖擊電流事件后，即使常規電氣試驗結果合格，也必須進行FRA測試，以排查可能存在的隱形機械損傷。

3.定期預防性試驗：結合變壓器的檢修周期（例如每3至5年），或在油色譜分析、短路阻抗測試等數據出現異常時，應安排FRA測試。

4.運輸后檢查：對經過長途運輸?shù)淖儔浩鳎瑧?yīng)通過FRA測試檢查內部結構是否因振動、沖撞而發生松動或變形。

5.操作提示：進行測試時，應確保測試引線連接牢固可靠，詳細記錄準確的測試條件（如分接開關檔位、環境溫度等），并對歷史測試數據庫進行妥善管理與維護。
