電力變壓器繞組狀態檢測技術分析：以ZX-BRY03頻率響應法測試儀為例

在電力變壓器運維中，繞組變形是影響設備安全運行的重要因素之一。傳統的檢測方法往往依賴停電試驗和人工經驗判斷，而頻率響應分析法（FRA）作為一種無損檢測技術，在繞組變形診斷中展現出較好的適用性與可靠性。本文將以ZX-BRY03變壓器繞組變形測試儀為例，結合其技術原理與性能特點，為技術人員提供設備選型與檢測方法參考。

一、檢測原理與技術依據

ZX-BRY03采用頻率響應分析（FRA）方法，通過向變壓器繞組注入掃頻信號，并測量其響應特性，實現對繞組機械結構狀態的評估。其原理基于繞組分布參數（電容、電感）與頻率響應之間的對應關系：當繞組發生變形、位移或匝間短路時，其頻響曲線會發生幅度變化和諧振點偏移。

該方法符合電力行業標準DL/T911-2004，適用于63kV～500kV電壓等級的變壓器內部結構故障檢測。

二、設備功能與性能特點

1. 雙掃頻模式支持

●   線性掃頻：10Hz–10MHz，共40000個掃頻點，支持0.25kHz、0.5kHz、1kHz三種分辨率。

●   分段掃頻：覆蓋0.5kHz–1MHz，分為四個頻段，共2000個掃頻點，適應不同檢測需求。

2. 高精度信號處理

●   采用DDS數字掃頻技術與16位高速A/D采樣，輸出信號幅值可達±20V。

●   幅度測量范圍-120dB至+20dB，精度0.1dB，頻率精度0.005%。

3. 智能分析與報告輸出

●   支持橫向（A、B、C相間）與縱向（同一相歷史數據對比）兩種分析模式。

●   自動判斷繞組狀態，分為“正常”“輕度變形”“中度變形”“嚴重變形”四級，并生成Word格式檢測報告。

4. 便攜與兼容性設計

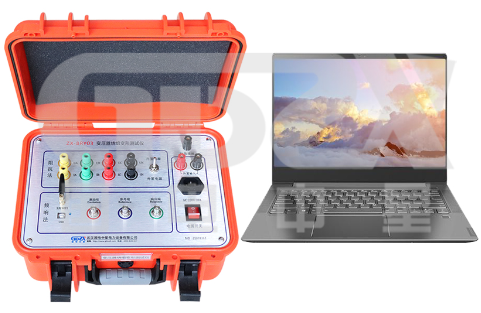

●   儀器采用USB接口與筆記本通信，結構尺寸為370×300×170mm，總重20kg，適合現場使用。

●   工作溫度-10℃～+40℃，適應多數變電站環境。

三、技術優勢與應用建議

1. 多維診斷支持

設備不僅可判斷繞組是否變形，還可通過曲線比對識別扭曲、鼓包、移位、傾斜等具體故障類型，為檢修決策提供依據。

2. 操作與數據管理便捷

全軟件化調幅、雙坐標顯示（線性/對數）、數據自動分析與文檔輸出等功能，降低了對操作人員的技術依賴，提升檢測效率。

3. 適用于多種場景

除預防性試驗外，該設備也適用于變壓器遭受短路沖擊、運輸碰撞后的狀態評估，以及大修前后繞組結構的比對分析。

4. 使用注意事項

●   檢測前應確認變壓器處于停電狀態，并斷開所有外部連接。

●   建議在同一溫度與接線條件下進行多次測量，提升數據可比性。

●   縱向比較時應確保歷史數據來源可靠，且檢測參數設置一致。

四、總結

ZX-BRY03變壓器繞組變形測試儀基于頻率響應分析法，在檢測范圍、信號精度、數據分析與輸出方面具備較好的綜合性，適用于中高壓變壓器的繞組狀態診斷。其雙掃頻模式、智能分級判斷與標準化報告輸出等功能，為現場技術人員提供了清晰、可靠的技術支持。在實際應用中，結合規程要求與設備歷史數據，可進一步提升狀態評估的合理性與檢修安排的針對性。
