手持式直流電阻測試儀的技術演進與應用淺析——以ZXR-10S為例

直流電阻測試是變壓器制造、安裝、檢修及預防性試驗中的重要環節，主要用于檢測繞組焊接質量、匝間短路、分接開關接觸狀態及引線完整性等關鍵參數。傳統測試設備通常體積較大、操作復雜，難以適應現場快速、靈活的測試需求。隨著電力設備檢測技術的不斷發展，手持式、智能化、高集成度的測試儀器逐漸成為技術人員的優先選擇。本文將以ZXR-10S手持式直流電阻測試儀為例，對其技術特點、性能指標及現場適用性進行分析，為相關技術人員提供參考。

一、設備定位與設計理念

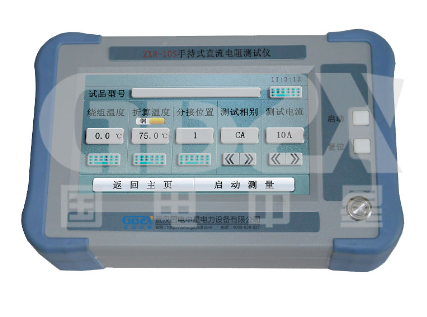

ZXR-10S是一款面向變壓器及電壓互感器等電力設備直流電阻測試而設計的便攜式儀器。其設計突出輕量化、智能化、多檔位自適應等特點，適用于車間、變電站、檢修現場等多種場合的快速測試與數據采集。

二、核心功能與技術特點解析

1. 智能電流輸出與寬范圍測量

該儀器具備六檔測試電流（<20mA至10A），可根據被測負載自動選擇合適電流，實現從0.5mΩ至50kΩ的寬范圍電阻測量。其采用全新電源技術，在保證輸出穩定的同時，兼顧能效與設備溫控，適合中小型變壓器和互感器的測試需求。

2. 操作交互與數據管理

儀器配備7寸彩色觸控屏，支持中文界面交互，操作直觀簡便。內置高速單片機控制，支持在測量過程中直接切換有載分接開關，并自動刷新數據，提升測試連貫性。設備可存儲1000組測試數據，并支持掉電保存，便于后續查詢與分析。

3. 安全防護與現場適應性

儀器具備放電報警功能，測試結束后自動提示放電狀態，減少誤操作風險。采用鋰電池供電，無需外接電源即可完成戶外測試，增強現場適用性。整機重量僅2kg，尺寸緊湊，便于攜帶與單手操作。

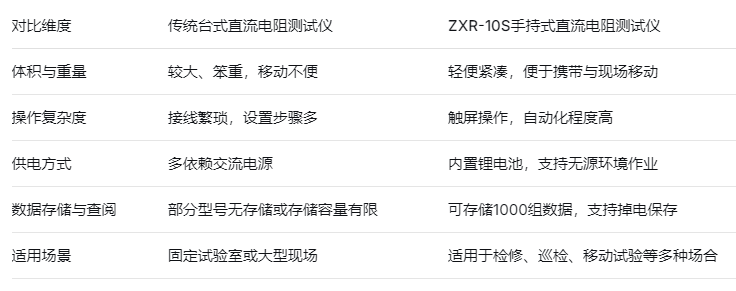

三、與傳統臺式直流電阻測試儀的對比

四、適用場景與使用建議

該儀器適用于：

●   變壓器出廠試驗、交接試驗及預防性試驗；

●   分接開關調整后的接觸電阻測試；

●   現場快速排查繞組接頭、引線等問題；

●   電壓互感器等中小型設備的直流電阻測量。

建議在使用前確認電池電量充足，測試接線可靠，并在測試結束后關注放電提示，確保操作安全。

五、結語

隨著電力設備檢測向便攜化、智能化方向發展，類似ZXR-10S這樣的手持式直流電阻測試儀，憑借其操作簡便、適應性強、功能完備等特點，正逐步成為現場試驗與維護的重要工具。合理選用此類設備，有助于提升測試效率與數據可靠性，為設備狀態評估與故障診斷提供有力支持。
