技術解析：ZXYZ-2013系列變壓器有載分接開關測試儀的設計與應用

在變壓器運維與制造環節中，有載分接開關的可靠性直接影響電力系統的電壓穩定性與設備安全。對有載分接開關過渡電阻、過渡時間等關鍵參數的準確測量，是評估其機械與電氣性能的重要手段。本文圍繞ZXYZ-2013系列變壓器有載分接開關測試儀，從技術參數、性能特點、選型配置及現場適用性等方面進行系統梳理，供電力設備檢修、變壓器制造及發電行業技術人員參考。

一、產品定位與應用場景

ZXYZ-2013系列專用于測量變壓器有載分接開關的過渡電阻與過渡時間。該型儀器在設計中強調智能化操作與現場適應性，采用全中文菜單提示，操作流程簡明，適用于發電單位、變壓器制造企業及電力檢修部門開展例行試驗與故障診斷。

二、關鍵測量參數與技術指標

根據技術參數表，該系列測試儀在核心測量能力上具備以下特征：

輸出電流：可選2.0A、1.0A、0.5A、0.2A四檔，適應不同阻值范圍的測量需求；

過渡電阻測量范圍：

2.0A檔：0.3Ω～5Ω

1.0A檔：1Ω～20Ω

0.5A檔：5Ω～40Ω

0.2A檔：20Ω～100Ω

過渡時間測量范圍：0～320ms；

測量精度：

過渡電阻：±（5%讀數±0.1Ω）

過渡時間：±（0.1%讀數±0.2ms）

采樣速率：20kHz，可有效捕捉開關切換過程中的動態波形；

開路電壓：24V；

工作電源：AC220V±10%，50±1Hz。

上述參數覆蓋了常見有載分接開關的測試范圍，20kHz的采樣速率能夠?yàn)檫^渡過程的波形分析提供足夠的數據密度。

三、性能特點與現場適用性

1. 輸出電流大，整機重量輕

儀器在保證輸出電流能力的同時，注重便攜性設計。主機重量6kg，線箱重量4.5kg，相較于傳統同類設備，現場搬運與布置的負擔有所減輕。

2. 多類型變壓器適配

支持Yh、Y、D型變壓器測試，阻值測量結果無需換算即可直接顯示，減少人工計算環節，降低誤操作風險。

3. 帶繞組與不帶繞組測量

可根據現場試驗條件選擇帶繞組或不帶繞組測量方式，提升測試靈活性，便于在不同檢修場景下獲取有效數據。

4. 波形顯示與自動幅值調整

波形顯示功能可根據采樣值自動調整電阻與時間值的幅值，幫助技術人員直觀判斷開關切換過程中的觸點接觸狀態與過渡波形特征。

5. 數據存儲與界面設計

內部可自動保存500組測試數據，配合7英寸大液晶顯示屏，便于現場查閱歷史記錄與實時波形。全中文菜單界面降低了操作門檻，適合一線檢修人員使用。

6. 保護電路

具備完善的保護電路設計，增強設備在復雜現場環境下的可靠性，減少因接線錯誤或異常工況導致的設備損壞風險。

四、選型配置

ZXYZ-2013系列提供兩種規格型號：

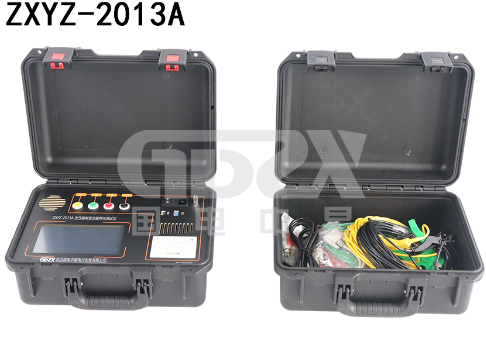

ZXYZ-2013A：不帶可充電鋰電池，適用于有穩定外接電源的試驗場景；

ZXYZ-2013B：帶可充電鋰電池，適用于現場無市電接入或需臨時移動測試的工況。

用戶可根據實際作業環境選擇對應版本，提升現場部署的便捷性。

五、測試線纜與環境適應性

標配測試線長度為13米，并支持長度定制，滿足不同容量變壓器及不同測試距離的需求。儀器設計運行環境溫度為-10℃～50℃，相對濕度≤85%RH，可適應多數變電站及制造車間的現場條件。

六、技術應用價值總結

ZXYZ-2013系列變壓器有載分接開關測試儀在過渡過程測量方面具備明確的技術定位。其多檔位電流輸出、20kHz采樣速率、波形顯示及自動幅值調整等功能，為技術人員提供了較為完整的開關特性分析手段。輕量化結構與可選鋰電池配置，進一步提升了設備在移動作業場景下的適用性。

對于從事變壓器檢修、狀態評估及制造質量控制的專業人員而言，該系列儀器在測量精度、操作便捷性與現場適應性之間形成了較為平衡的技術方案。
