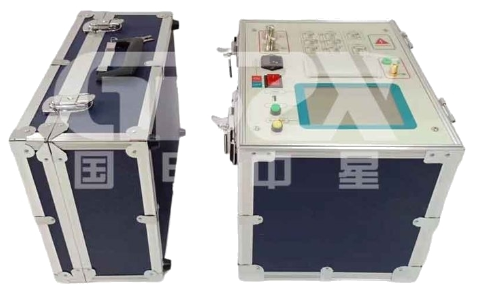

介質損耗測試儀技術解析：JSY-04C功能配置與行業對比分析

引言

介質損耗因數（tgδ）和電容量（Cx）是評估高壓電氣設備絕緣狀態的核心指標?，F(xiàn)場測試中，工頻干擾、接線復雜性、CVT（電容式電壓互感器）不拆線測量等問題長期困擾試驗人員。本文針對JSY-04C介質損耗測試儀的技術規格進行系統梳理，并與行業通用技術要求展開對比，供高壓試驗工程師及檢修人員參考。

一、抗干擾原理與變頻能力對比

1. 變頻抗干擾機制

JSY-04C采用變頻法，提供多組可選頻率：

●   單頻模式：45.0Hz、50.0Hz、55.0Hz、60.0Hz、65.0Hz

●   自動雙變頻模式：45.0Hz/55.0Hz、47.5Hz/52.5Hz、55.0Hz/65.0Hz、57.5Hz/62.5Hz

對比分析：常規介質損耗測試儀通常僅提供單頻50Hz或雙頻45/55Hz切換。JSY-04C覆蓋了45Hz至65Hz的多個頻點及組合，配合數字陷波技術，可有效避開工頻及其整數倍諧波干擾。在500kV變電站等強干擾環境下，相比固定頻率產品，其測試穩定性更高。

2. 電源適應性

支持AC 220V±10%，并明確允許使用發電機供電（零線需接地）。行業部分產品在發電機供電時因波形畸變導致測量偏差，該機型對此做了專門適配，適用于無市電的野外或檢修現場。

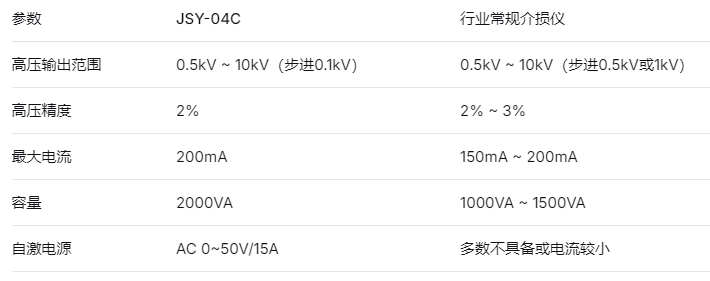

二、高壓輸出能力對比

對比結論：2000VA容量和200mA最大電流使其可測試更大電容量試品（如大型變壓器、長電纜）。15A自激電源在CVT自激法測試中優勢突出，可提供足夠的激勵電流，避免因激勵不足導致測量失敗。

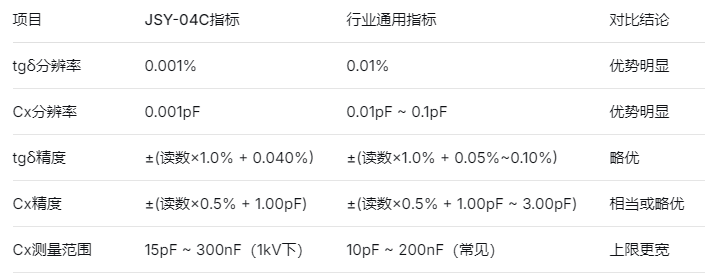

三、測量范圍與準確度對比

1. 介損（tgδ）與電容量（Cx）

重要說明：tgδ精度表達中的固定偏差0.040%對于小介損試品（如0.2%以下）影響相對明顯，但對于絕緣良好的設備仍滿足判別需求。對于大電容量試品（如200nF以上），300nF的上限覆蓋了多數電力電纜和大型發電機定子。

2. 不同電壓下的Cx上限限制

●   10kV時：Cx < 60nF

●   5kV時：Cx < 150nF

●   1kV時：Cx < 300nF

對比分析：行業部分產品在10kV時Cx上限僅為30nF~40nF。JSY-04C在10kV下可達60nF，可滿足10kV電壓等級下多數套管、CT、PT的測試需求。對于更大電容試品，可降低測試電壓至5kV或1kV以獲得更寬的量程，該分級設計較為合理。

四、功能完整性對比

1. CVT測試能力

●   不拆高壓引線測量：可在不拆除CVT高壓引線的情況下完成介損和電容量測試，大幅減少高空作業風險。

●   反接屏蔽法測C0：支持測量CVT上端C0的介損和電容值。

●   C1、C2同時測試：一次接線可同時獲取C1和C2數據，相比逐項測試效率提升一倍。

●   CVT變比與角差：可測試變比（范圍100~10000，精度3%）和電壓角差（分辨率0.01°）。

對比分析：常規介質損耗測試儀大多僅支持C1/C2分次測試，且不具備變比和角差功能。JSY-04C將CVT測試從純介損擴展至變比、角差等多參數綜合評價，減少了現場儀器攜帶數量。

2. LCR全自動測量

可測量電感（L > 20H@2kV）、電阻（R > 10kΩ@2kV），精度1%。該功能適用于空心電抗器、耦合電容器等元件的阻抗特性測試，彌補了專用LCR表在現場高壓條件下測試能力不足的問題。

3. 絕緣電阻測試

集成絕緣電阻測試模塊，直流高壓范圍0.5kV~10kV，精度±(讀數×2%+10V)?？蓽y試：

●   絕緣電阻（100kΩ ~ 1000GΩ）

●   吸收比

●   極化指數

對比分析：行業多數介損儀為單一功能設備，絕緣電阻測試需另配兆歐表。JSY-04C將介損、電容、LCR、絕緣電阻四項功能集成，一臺設備可完成絕緣特性多項測試，適合空間有限的試驗現場。

4. 接線模式

支持正接法、反接法、自激法、外高壓外標準等多種模式，其中外標準外高壓正接法下可做高于10kV的介質損耗測試，適用于特殊高壓試驗需求。

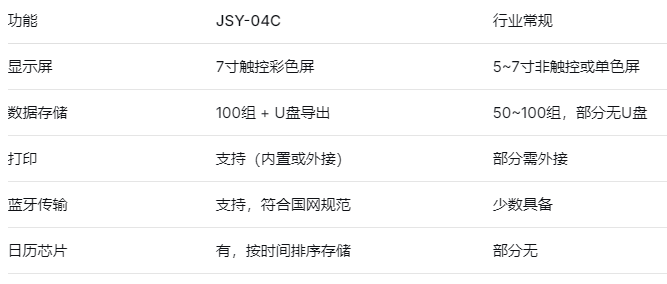

五、數據管理與交互對比

對比說明：藍牙傳輸協議符合國家電網《電氣設備數字化測試儀器數據與通信技術規范》，可與國網數據平臺對接，實現測試記錄自動上傳，減少人工錄入錯誤。該功能在常規產品中尚不普及。

六、安全保護與防護對比

JSY-04C具備多重保護機制：

●   輸入電壓波動保護

●   高壓電流、輸出短路保護

●   電源故障、過壓、過流、過熱保護

●   接地檢測功能：未接地時禁止啟動測試

●   380V誤接保護：現場誤接380V電源時報警并保護儀器

對比分析：現場誤接380V是介損儀損壞的常見原因之一，多數產品不具備此保護。接地檢測功能也高于行業基本要求，可有效防止因接地不良導致的測試偏差或人員觸電風險。

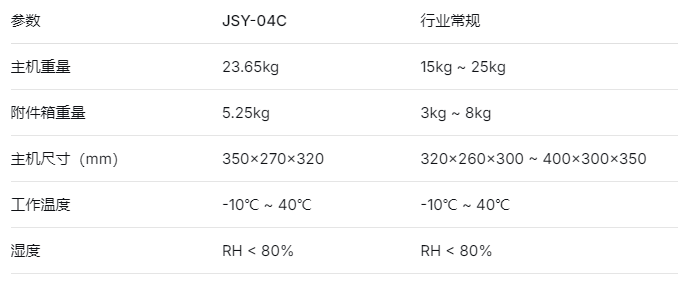

七、便攜性與環境適應性對比

對比說明：23.65kg的主機重量在同類產品中屬于中等偏上水平，但考慮到其集成了介損、LCR、絕緣電阻三項功能及2000VA大容量高壓源，重量尚屬合理。建議配置帶輪運輸箱以減輕搬運負擔。

八、選型建議

基于以上對比，建議以下場景優先考慮JSY-04C：

1.強干擾現場測試：500kV及以上變電站、GIS設備、鄰近帶電運行設備的介損測量，變頻+數字陷波組合可有效抑制工頻干擾。

2.CVT批量測試：需要不拆線測量、C1/C2同時測試、變比及角差綜合評估的場景，可大幅提升效率。

3.多功能集成需求：試驗現場空間有限或希望減少儀器數量，需同時具備介損、絕緣電阻、LCR測試能力。

4.高電容量試品測試：大型變壓器繞組、長距離電力電纜、發電機定子（需注意10kV下60nF上限）。

5.國網數字化對接：需要將測試數據通過藍牙上傳至國網數據平臺，符合數字化檢修管理要求。

若場景僅為常規套管、CT的簡單介損測試（無強干擾、不涉及CVT），且已有獨立的絕緣電阻測試儀和LCR電橋，可選擇功能更單一、重量更輕的基礎型介損儀以降低成本。

結語

JSY-04C介質損耗測試儀在變頻抗干擾、高壓輸出能力、CVT綜合測試、多功能集成及數據管理方面均達到或優于行業同級別產品水平，尤其在不拆線測量CVT、C1/C2同步測試、LCR及絕緣電阻一體化集成方面形成了差異化優勢。技術人員在選型時應重點評估現場干擾程度、試品電容量范圍及是否需要CVT變比/角差測試功能，合理匹配設備能力。
