技術應用 | ZXR(J)-20CB三通道直流電阻測試儀在變壓器繞組快速檢測中的性能解析與選型參考

引言

變壓器直流電阻測試是判斷繞組內部連接、分接開關接觸、導線焊接質量及是否存在斷股、開路等隱患的重要手段。傳統單相測試方法需多次換線、逐相測量，耗時較長，尤其對于大型電力變壓器而言，工作效率受到制約。ZXR(J)-20CB三通道直流電阻測試儀采用三相同時加電、獨立采樣設計，集成助磁與消磁功能，為技術人員提供了一種面向感性負載的快速檢測方案。

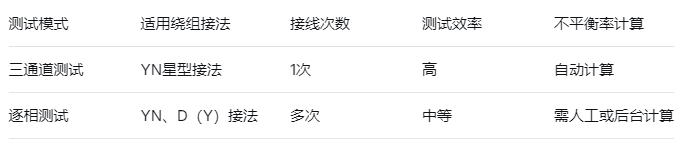

一、核心測試模式對比：三通道同測 vs 逐相測試

技術解讀：
對于星型接法變壓器繞組，三通道測試模式可一次接線完成三相直流電阻測量，儀器內部獨立控制每相電流輸出與電壓采樣，同步顯示三相阻值及三相不平衡率。與傳統逐相測試相比，減少了反復接線和放電等待時間，適合現場批量測試或大容量變壓器檢修場景。

二、輸出電流檔位與量程覆蓋對比

ZXR(J)-20CB同時支持三相測試和單相測試兩種工作模式，輸出電流覆蓋范圍較寬。

三相測試模式

單相測試模式

對比說明：
部分同級設備在三相模式下最大輸出電流僅為10A或更小，ZXR(J)-20CB三相模式下達到20A+20A，單相模式下達到40A，在測試大型低阻繞組時可提供足夠的測試電流，有利于提高信噪比和測量穩定性。最小分辨率0.1μΩ，可識別微歐級阻值變化。

三、針對特殊變壓器結構的助磁測試功能

對于五柱鐵心或低壓繞組為三角形連接的大型變壓器，常規直流電阻測試方法受磁路飽和影響，電流建立時間較長，測試效率下降。

ZXR(J)-20CB采用高低壓串激磁方法，儀器內部自動連結繞組的助磁回路，無需人工改接線，可快速完成低壓繞組直流電阻測試。

技術解讀：
助磁功能通過施加特定電流路徑，改善鐵心磁路狀態，加速電流穩定過程。對于三角形連接繞組，傳統方法往往需要多次換向加壓，而該儀器的自動助磁回路設計減少了現場操作步驟，降低了誤接線風險。

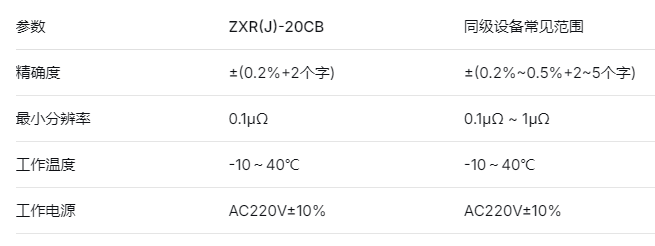

四、測量精度與穩定性指標

技術解讀：
0.2%精度配合0.1μΩ分辨率，能夠滿足電力變壓器直流電阻測試的工程要求，尤其適用于判斷繞組接頭電阻變化、分接開關觸頭接觸不良等微阻差異。

五、人機交互與數據管理對比

技術解讀：
折算溫度功能允許技術人員將實測電阻值統一折算至標準溫度（如75℃），便于與歷史數據或出廠數據進行對比，減少了人工換算的工作量及錯誤可能。RS232通訊接口配合上位機軟件，可將測試數據導入后臺管理系統，適合建立設備狀態數據庫。

六、安全保護與便攜性

技術解讀：
直流電阻測試結束后，繞組中儲存的磁能需通過放電回路釋放。音響放電報警功能可明確提示放電過程，避免技術人員在未放電完畢時拆線，提升了現場操作安全性。

七、適用場景與選型建議

八、局限性提示

●   儀器凈重10.8kg，雖采用便攜機箱，但長時間手持或高處作業時建議配合搬運工具。

●   工作環境濕度要求≤80%RH無結露，在潮濕環境或雨雪天氣下使用需注意防護。

●   三相測試模式主要適用于星型接法繞組，對于三角形接法繞組仍需采用逐相測試或助磁模式。

●   最高輸出電流40A（單相）和20A+20A（三相），適用于常規電力變壓器及互感器，對于特高壓或超大容量變壓器需結合現場情況確認電流檔位是否足夠。

結語

ZXR(J)-20CB三通道直流電阻測試儀通過三相同時加電、獨立采樣的設計，有效縮短了變壓器直流電阻測試的整體耗時。其助磁功能針對五柱鐵心和三角形連接繞組提供了專門的解決方案，擴展了設備適用范圍。7寸觸摸屏、折算溫度設置、多方式數據導出等人機交互設計，提升了現場操作的便利性和數據管理能力。技術人員可根據被測變壓器類型、繞組接法及阻值范圍，合理選擇測試模式和電流檔位，以發揮該儀器在電力檢修、交接試驗、預防性試驗中的實際價值。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
