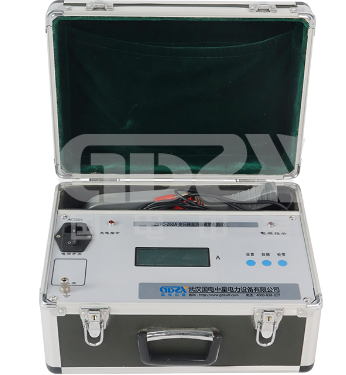

變壓器直流偏磁帶電測試技術解析：ZXPC-260A的測量原理與工程應用

引言

直流偏磁是變壓器、互感器在運行中面臨的一種潛在風險。當直流電流經中性點流入變壓器繞組時，可能引起鐵芯半周飽和、勵磁電流畸變、諧波增加及振動噪聲上升等問題。對直流偏磁進行帶電檢測，有助于在故障發展早期獲取特征數據，為后續治理提供依據。ZXPC-260A型變壓器直流偏磁帶電測試儀針對中性點接地引出線設計，采用電測法與專用卡線鉗，實現運行狀態下的直流電流分量分辨與測量。

一、測量對象與工程意義

該儀器用于在線檢測變壓器、互感器中性點的直流電流分量，重點分辨從大地經接地系統流入變壓器繞組的直流成分。這部分直流電流是造成直流偏磁的主要來源，常見于以下場景：

●   直流輸電系統單極大地回路運行方式下，大地電位升高導致直流進入交流電網

●   地鐵、軌道交通雜散電流經接地系統流入變壓器中性點

●   地磁場擾動（磁暴）感應的地磁感應電流

通過實測數據，可評估偏磁電流對監測設備的影響程度，為是否采取中性點隔直、電容耦合等治理措施提供參考。

二、測量原理與信號取樣方式

ZXPC-260A采用電測法，核心特點在于不改變原設備接線。信號取樣點直接選在變壓器或互感器的中性點接地引出線處，在此位置測量運行狀態下的直流電流值。

該位置測量的信號中通常包含多種交、直流成分：

●   交流分量：負荷電流的不平衡分量、諧波電流等

●   直流分量：來自大地注入的偏磁電流

儀器的技術重點在于從復合信號中分辨出從大地流入變壓器的那部分直流分量，而非單純測量接地線總電流。這一分辨能力對評估偏磁風險具有實際意義。

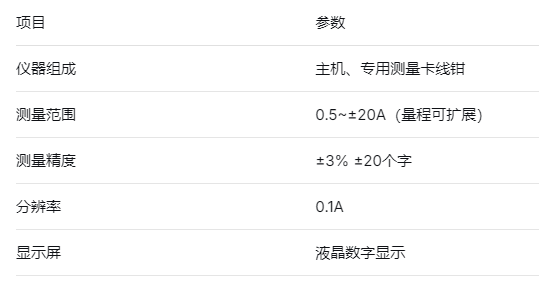

三、核心組件與測量范圍

專用測量卡線鉗的特點：

●   鉗口開口尺寸較大，可適配不同規格截面的接地體

●   適用于圓鋼、扁鋼等多種常見接地線形式

●   直接卡入中性點接地引出線，無需拆線或停電

該卡線鉗的設計考慮了變電站現場接地線的多樣性。傳統小口徑鉗形表難以卡入較寬的扁鋼或不規則接地排，而本設備的大開口鉗口提升了現場適應性。

四、供電方式與使用條件

設備采用交直流兩用供電方案：

●   交流供電：AC220V，同時可為內置電池充電

●   直流供電：內置3.7V鋰電池，適合無交流電源的戶外作業場景

使用條件：

●   環境溫度：-10℃～60℃

●   適用場景：戶內、戶外、在線測量

這一供電設計使設備可在檢修窗口期外隨時開展帶電測試，無需協調停電計劃。

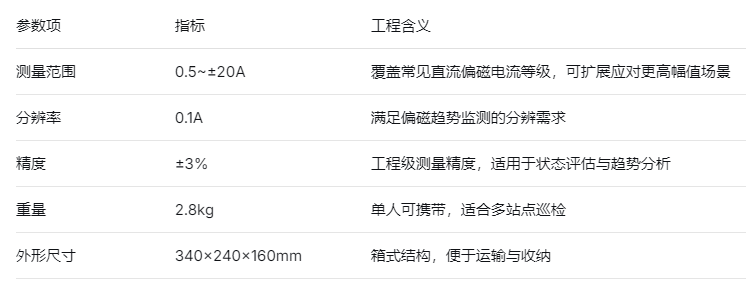

五、技術參數與現場適用性分析

六、典型應用場景

1.直流輸電系統附近變電站
當直流系統以單極大地回路方式運行時，監測本站及相鄰站點變壓器中性點直流電流，評估影響范圍。

2.城市軌道交通沿線變電站
地鐵雜散電流經大地回流過程中，部分可能流入電力變壓器中性點。定期檢測有助于發現偏磁異常。

3.換流站交流側變壓器監測
換流站運行方式變化時，交流側變壓器可能承受直流偏磁應力，帶電測試可掌握實際電流水平。

4.變壓器異常振動或噪聲排查
當變壓器出現異常噪聲、溫升或諧波增大時，測量中性點直流電流可輔助判斷是否由直流偏磁引起。

七、帶電測試的工程優勢

相比傳統停電檢測方法，該儀器提供的帶電測試方案具有以下特點：

●   不停電作業：在變壓器運行狀態下完成測量，不影響供電可靠性

●   不改變接線：卡線鉗直接卡入接地引出線，無需拆解或加裝取樣裝置

●   實時狀態反映：測量結果對應變壓器當前運行工況下的實際直流偏磁水平

●   趨勢監測能力：可在不同負荷、不同電網運行方式下重復測量，建立偏磁電流變化曲線

八、使用注意事項

●   測量前確認中性點接地引出線表面清潔，卡線鉗鉗口閉合良好

●   注意區分接地線中的工頻交流成分與直流成分，儀器具備分辨能力但應正確設置測量模式

●   在強磁場環境下（如大電流母線附近），注意卡線鉗的擺放方向以減少干擾

●   內置鋰電池應定期充電，長期存放時保持50%左右電量

結語

直流偏磁帶電測試的核心在于從運行中的變壓器中性點接地線上，準確分辨出從大地流入的那部分直流分量。ZXPC-260A通過電測法配合大開口專用卡線鉗，在不改變接線、不停電的前提下完成測量，量程覆蓋0.5A至±20A，分辨率0.1A，適用于發電廠、變電站的日常巡檢與異常排查。技術人員在實際應用中，應結合直流系統運行方式、軌道交通負荷變化等外部因素綜合分析測量數據，為直流偏磁治理提供可靠的實測依據。
