有關變壓器有載分接開關試驗的幾個項目

預防性試驗規定電力變壓器在投入運行前需要進行相關試驗，其中變壓器有載分接開關需要進行過渡電阻、切換程序與時間試驗、動靜觸頭的接觸情況、輔助回路的絕緣試驗、操作試驗等項目的試驗。

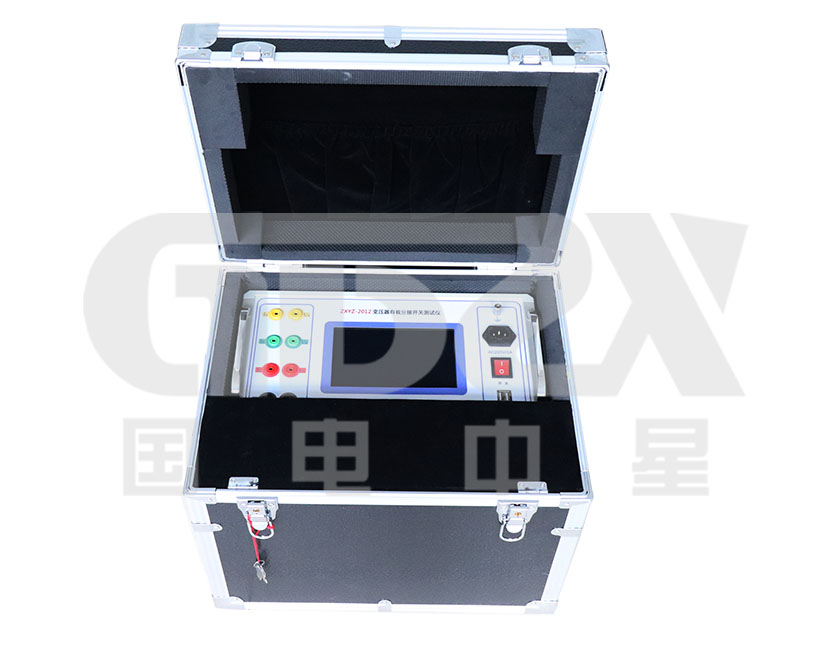

       變壓器有載分接開關測試儀可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的較精確測量，是測試有載分接開關的理想設備。
       有載分接開關試驗的規定的要求：
       (1)試驗和檢查過渡電阻。試驗和檢查過渡電阻的目的是檢查電阻接頭的接觸是否良好。每個觸頭的接觸電阻不大于500μΩ。實測值與銘牌值比較，偏差不應大于±10%。
       (2)試驗和檢查切換程序與時間。試驗和檢查切換程序與時間的目的是檢查正反方向的切換程序與時間是否符合產品技術條件的規定，檢查切換接頭的接觸是否良好。試驗時，切換裝置應放在油中，加直流或交流電壓用示波器對每相單、雙數位置測量電流波形變化圖。電流波形變化圖無開路現象，三相同期性的偏差、切換時間的數值及正反向切換時間的偏差均與制造廠的技術要求相符。
       (3)試驗和檢查動、靜觸頭的接觸情況。動、靜觸頭應平整光滑，觸頭燒損厚度不超過制造廠的規定值。
       (4)試驗和檢查輔助回路的絕緣。二次輔助回路連接良好，用1000V或500V絕緣電阻測試儀測量絕緣電阻，當1MΩ絕緣電阻小于10MΩ時，還應進行工頻交流耐壓試驗，試驗電壓為1000V，持續時間為1min。
       測量各分接位置的電壓值，檢查三相調壓范圍的正確性，與產品出廠試驗值相比，應無顯著區別。
