GTB系列干式試驗變壓器
參考標準：DL/T474.4-2006,DL/T848.2-2002
● 過電壓保護功能。
● 體積小、重量輕、結構緊湊、無滲油。
● 外形美觀、接線簡單直觀，使用方便。
說明書

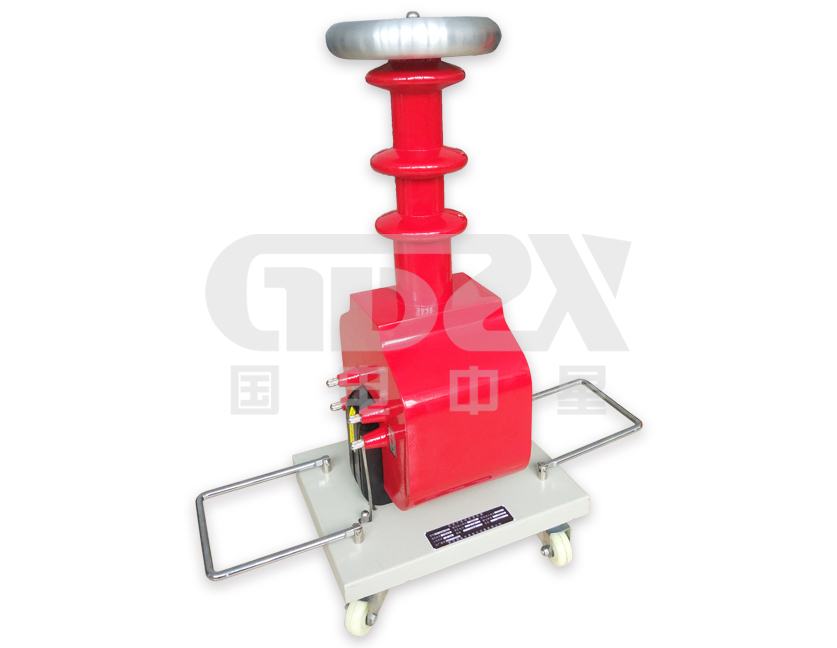

操作視頻國電中星生產的GTB系列干式試驗變壓器，采用線圈繞組環氧真空澆注及 CD 型鐵芯 的新工藝，和同類產品油浸式變壓器相比，明顯地降低重量，減少體積，在質 量上提高了絕緣強度和抗?jié)癯潭?，并有效地削弱了漏磁而大大加強了變壓器?受試驗短路電流的沖擊能力。
本系列產品具有重量輕，體積小，造型美觀，性能穩定，使用攜帶方便等 特點，特別適用于現場操作使用，是國內更新?lián)Q代的新型交直流兩用高壓試驗 變壓器。
本系列產器適用于電力系統及各電力用戶現場檢測各種電氣設備的絕
緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。
產品別稱
高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓發生器、高壓升壓器、高壓耐壓機、高壓耐壓儀
1、本干式試驗變壓器體積小、重量輕、結構緊湊、無滲油。
2、接線簡單直觀，使用方便。
3、絕緣可靠性好，外形美觀。

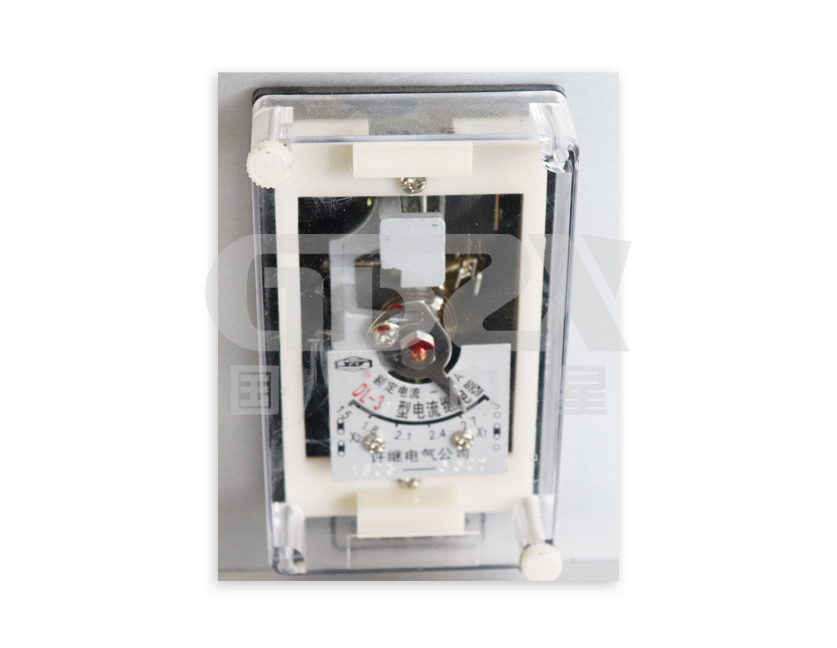

4、干式試驗變壓器有過電壓保護功能。
1. 輸出電壓波形：正弦波
2. 輸出波形畸變率：≤1％
3. 空載損耗：0.2%～0.35%
4. 感應耐壓水平：1.1額定電壓/1min
5. 單臺試驗變壓器的短路阻抗為：4.5%~12%（±10%）
6. 電壓可調精度為：±1%
7. 電壓不穩定度：＜1%
8. 過電壓保護功能。
9. 表面溫升：＜55℃
10. 額定容量下，允許連續運行時間0.5小時（需長時間運行的變壓器，可定制）
11. 間續運行時間：
10kVA以下，每間隔2小時，允許連續運行0.5小時
15kVA以下，每間隔4小時，允許連續運行0.5小時
12. 一半額定電壓及一半額定電流下，運行連續運行4小時
| 規格型號 | 容量 (kVA) | 輸入電壓(V) | 輸出電壓(kV) | 輸出電流 (mA) | 輸出直流高壓(kV) | 最大外型尺寸 (mm) | 重量 (kg) |
| GTB-1.5/50 | 1.5 | 200 (400) | 50 | 30 | 70 | 250×180×370 | 13 |
| GTB-3/50 | 3 | 60 | 330×270×550 | 30 | |||
| GTB-5/50 | 5 | 100 | 400×330×670 | 47 | |||
| GTB-6/50 | 6 | 120 | 400×330×670 | 47 | |||
| GTB-10/50 | 10 | 200 | 430×370×750 | 68 | |||
| GTB-20/10 | 20 | 200 (100) | 10 | 2000 | / | 470×370×750 | 83 |
| GTB-20/50 | 20 | 200 (400) | 50 | 400 | 70 | 470×370×750 | 85 |
| GTB-30/50 | 30 | 600 | 520×410×780 | 120 | |||
| GTB-5/100 | 5 | 100 | 50 | 140 | 430×370×1100 | 66 | |
| GTB-10/100 | 10 | 100 | 470×370×1100 | 77 | |||
| GTB-20/100 | 20 | 200 | 520×410×1050 | 120 | |||
| GTB-30/100 | 30 | 300 | 600×140×1050 | 160 | |||
| GTB-50/100 | 50 | 500 | 650×460×1010 | 230 |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
