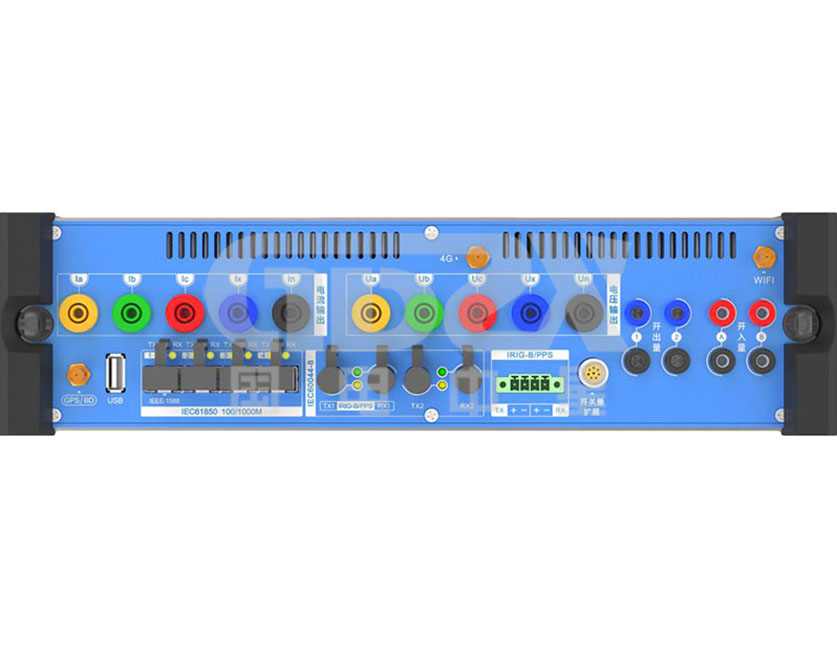

ZX-700C手持式數模一體繼電保護測試儀
適用于常規變電站、智能變電站、發電廠以及配電網等用戶的二次運維檢修調試工作。
參考標準：
●電流電壓輸出精度達0.05%，波形光滑，穩定性好
●采用10.1寸高清電容觸摸屏，主要功能按鍵操作
●內置鋰電池組供電，也支持外接“充電寶”延長續航供電
說明書
操作視頻ZX-700C手持式數模一體繼電保護測試儀運用先進的電源和數字電子技術，采用微型高精度電流和電壓放大器模塊，內置大容量鋰電池組供電，具有輸出精度高、體積小、重量輕等特點，儀器采用高清全觸屏操作，測試功能豐富，適用于常規變電站、智能變電站、發電廠以及配電網等用戶的二次運維檢修調試工作。
1. 具備模擬量、數字量以及SV/GOOSE數?；旌陷敵龉δ?/p>
2. 具備SV和GOOSE報文分析功能
3. 具備合并單元角差比差測試、智能終端GOOSE跳閘時間測試功能
4. 電流電壓輸出精度達0.05%，波形光滑，穩定性好
5. 強大的異常工況處理能力，具備電壓源短路、電流源開路、過熱及信號失真檢測報警功能
6. 采用低功耗設計，運用PWM溫度控制系統，實現儀器內部的溫度控制
7. 手持式設計，方便攜帶
8. 采用10.1寸高清電容觸摸屏，主要功能按鍵操作
9. 內置鋰電池組供電，也支持外接“充電寶”延長續航供電
10. 一次充滿電，待機使用時長大于8小時
11. 采用linux操作系統，運行穩定
12. 具備多機同步輸出功能，無線WiFi通訊控制，遠程4G通訊控制
13. 具備SCD文件比對及SCD文件圖形化展示功能
14. 具備ST或LC光口的光功率測試功能
15. 豐富的保護測試功能，具備手動測試、狀態序列、諧波疊加、整組試驗、低周減載、低壓減載、距離、零序、過流、比率差動、諧波制動等繼電保護專項測試模塊
交流電壓源輸出4路 | |
量程 | 每路130V/30VA |
準確度 | 0.2V~2V時，±4mV；2V~130V時，±0.05% |
分辨率 | 1mV |
交流電流源輸出4路 | |
量程 | 每路12A/40VA（4路同時輸出最大20A） |
準確度 | 0~500mA時，±2mA；500mA~12A時，±0.05% |
分辨率 | 1mA |
相位 | |
范圍 | 0~360° |
準確度 | ±0.1° |
分辨率 | 0.1° |
頻率 | |
范圍 | 0~2500Hz |
準確度 | <±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~2500Hz) |
分辨率 | 0.001 Hz |
時間 | |
范圍 | 10ms~9999.999s |
分辨率 | 1ms |
開關量輸出4對 | |
數量 | 4對快速開出(反應時間小于0.1ms) |
遮斷容量 | DC250V/0.5A |
| |
數量 | 4對(有源無源自適應) |
直流電壓源輸出4路 | |
量程 | 每路0~160V/30VA |
準確度 | 0.2V~2V時，±4mV；2V~160V時，±0.2% |
直流電流源輸出4路 | |
量程 | 每路0~12A/40VA |
準確度 | 0~500mA時，±2mA；500mA~12A時，±0.2% |
同步 | |
接口類型 | GPS/BD ANT(同軸電纜),IRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588 |
數量 | GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時； IRIG-B/PPS電信號 2對：1對對時，1對授時；IEEE 1588 1對 |
無線連接 | |
接口類型 | WIFI、4G（選配） |
有線連接 | |
接口類型 | 百兆Lan口，RJ45 |
數量 | 2個 |
供電電源 | |
供電電壓 | 交220V，允許偏差：-20%~15%；47~65 Hz |
輸出電壓 | 充電器輸出電壓12.6V，最大輸出電流4A |
IEC 61850通訊接口 | |
功能 | 任意配置為IEC 61850 9-1/9-2的SMV發送、接收端或GOOSE發送、接收端 |
接口類型、數量 | LC光口（4對）都是100/1000M自適應，1口為PTP對時復用口。 |
波長 | 1310nm（千兆是820nm） |
USB口 | |
數量 | 2個 |
| |
工作溫度 | -10℃~50℃ |
濕度 | ≤95%,無凝露 |
其他 | |
聯機接口 | RJ45網口（2個） |
顯示屏 | 10.1寸真彩液晶顯示，帶觸摸功能 |
顯示屏拓展接口 | HDMI視頻拓展接口（1個） |
尺寸 | 317mm*243mm*86mm(長×寬×高) |
重量 | 4.50kg |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
