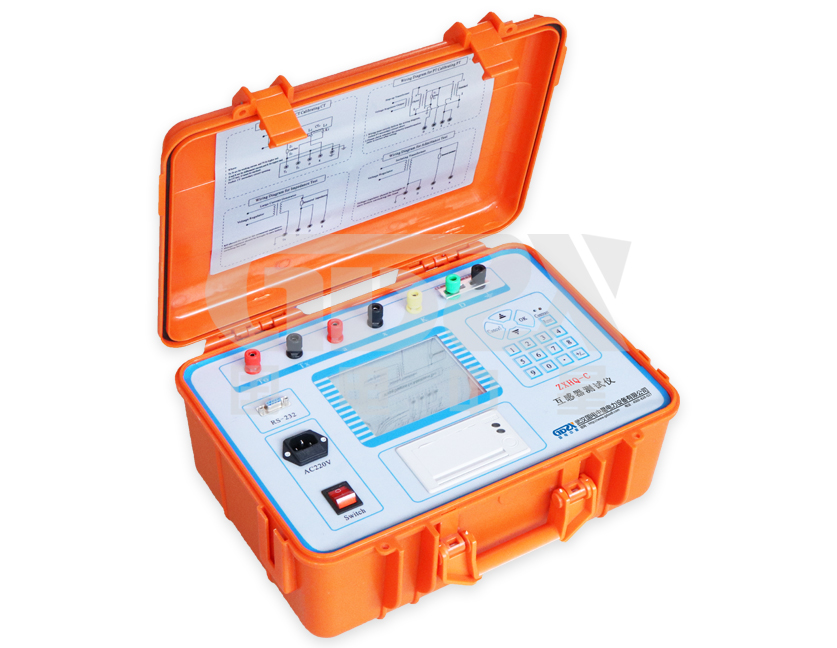

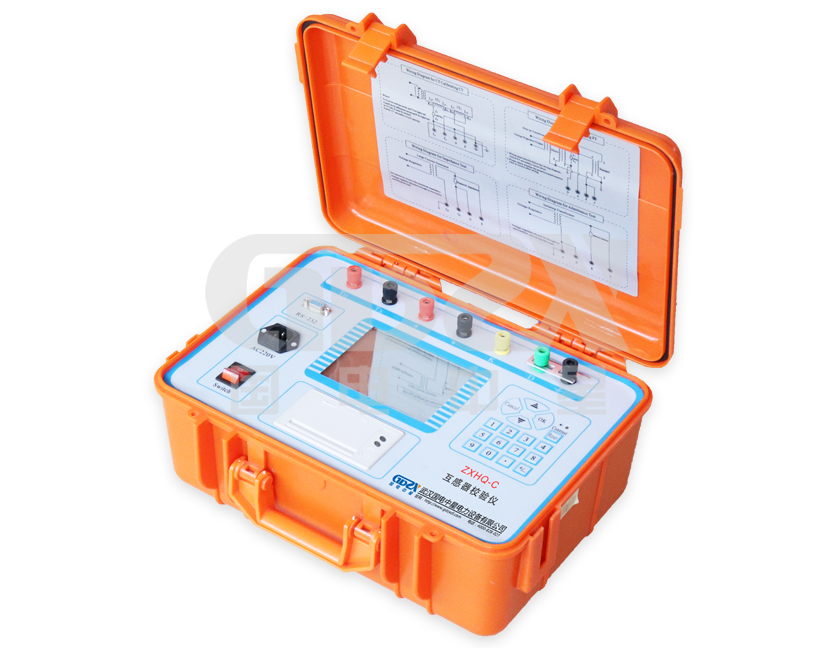

ZXHQ-C互感器校驗儀是一種新穎的自動化檢測儀器，它運用電子技術，對互感器的誤差信號直接采極分解，并經適當運算后，將互感器的百分點、同相誤差、正交誤差同時以數字量顯示出來。儀器操作簡便，讀數直觀，測量迅速，能降低電能消耗，減輕勞動強度；體積小，重量輕，便于攜帶和現場測試；儀器能在5%定額工作電流（電壓）下進行測試。

使用環境：
1、溫    度:5℃--40℃       相對濕度:<80%(25℃)   海拔高度:<2500m
   電源頻率:50Hz±0.5Hz    電源電壓:220V±5V
2、測量范圍:
   同相分量(%): 0.0001～200.0         分辨率:0.0001
   正交分量(分):0.001～700.0          分辨率:0.001
   阻抗(Ω):0.0001～20.0              分辨率:0.0001
   導納:0.0001～20.0              分辨率:0.0001
3、基本誤差:
   同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1級可選)
   正交分量:ΔY=±（X×2%＋Y×2%×34.48）(有1級可選)
           “X”、“Y”——儀器的顯示值
           “Dx,Dy”——儀器的量化誤差 Dx=2,Dy=5
4、百分表:1.5級(有1級可選)
工作范圍：
               1.電流：（1%－149%）In（In =5A）
                 （5%－149%）In（In =1A）
               2.電壓：（5%－149%）Un（Un =100V，150V，100V/√3）
                 （5%－149%）Un（Un =100V/3）
工作負荷：
               1.電流：TO對TX＜0.12Ω  cosΦ=1
               2.電壓：a對x＜0.25VA  （100V）
5、功耗：＜ 15VA（不帶微型打印機）
          ＜ 25VA（帶微型打印機）
6、諧波抑制比: ＞ 40db
7、外形尺寸：260×350×150mm
8、重    量：6Kg
