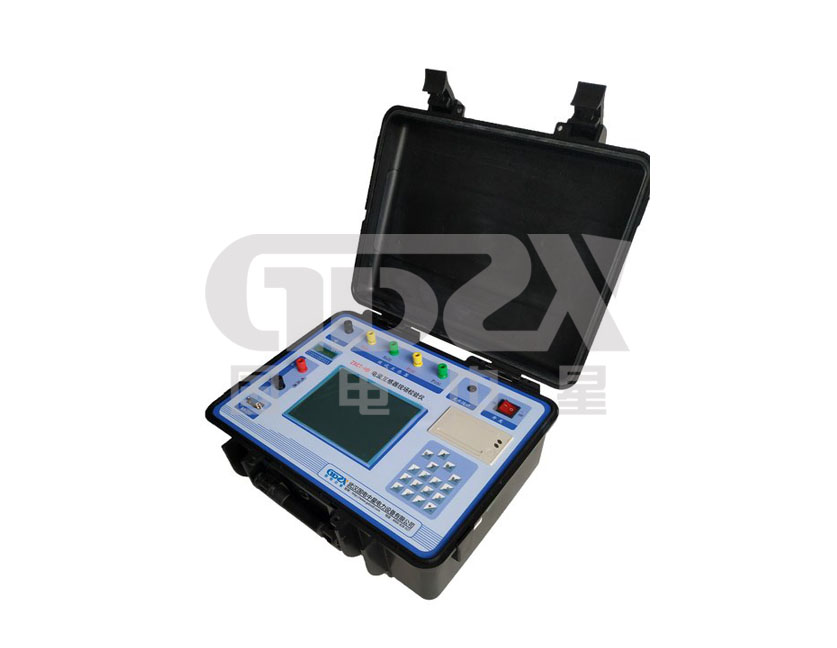

ZXCT-H系列電流互感器現場校驗儀
依據國家相關規程且以高端測試技術、大規模電子線路設計的專業儀器
參考標準：JJG313-2010,JJG1021-2007
● 測量范圍寬，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。
● 具有電流互感器變比、二次繞組內阻測試功能。
● 采用RS232或USB接口連接計算機打印數據證書。
說明書
操作視頻發電廠與變電站的高壓電能計量裝置，以及大量用戶的電能計量裝置，關系到發電、送電、供電及用戶多方的利益。為保證計量準確，必須按照 SD109《電能計量裝置檢驗規程》和 DL/T448-2000《電能計量裝置技術管理規程》進行檢驗。
我公司經過了大量市場調研，廣泛的聽取了用戶的意見，深入進行理論研究后以高端測試技術，大規模電子線路設計以及符合國家相關規程研制出來的新一代ZXCT-H系列電流互感器現場校驗儀。它解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，同時該產品性能可靠、功能強大。
產品別稱
互感器測試儀、互感器現場測試儀、互感器現校儀、全自動互感器測試儀、全自動電流互感器測試儀、電流互感器測試儀、互感器現場測試儀、電流互感器現場校驗儀
1. 具有遞推法測量電流互感器誤差功能，方便現場開展計量裝置現場檢定工作。
2. 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3. 具有相當于被測電流互感器同變比的標準電壓互感器，其準確度為0.05級，內置有同樣變比的標準電流互感器，其精度為0.05，能夠準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
4. 采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5. 測量范圍寬，可以至5A/5A~31500A/5A或5A/1A~6300A/1A。
6. 具有電流互感器變比極性、二次繞組內阻，直流電阻測試功能。
7. 采用8寸1024×768高分辨率大屏幕TFT彩色液晶觸摸顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。
8. 采用精準的軟件算法，測量數據的準確性進一步提高。
9. 具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
10. 自動對測試數據進行化整，并判斷是否超差，超差數據顯示橙色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。
11. 國內首創同時可以測試電壓互感器的變比和極性功能。
12. 可以盲測互感器的變比，測試出結果后給出推算變比值。
13. 直接出具現場檢定結論，合格或超差，且內置打印機直接打印數據。
14. 大規模存貯器可存儲現場測試數據多達1000條。
15. 采用RS232或USB接口連接計算機打印數據證書。
16. 采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。
17. 本產品分為普通款和帶電池款，如果是帶電池款，內置的電池充電時間大 概是12-24個小時，充滿后可以連續工作12個小時以上。
1. 電流互感器誤差測量部分
1) 整機準確度：被測電流互感器誤差限值的1/3
2) 測試范圍：5A/5A~25000A/5A或5A/1A~6300A/1A
二次電流為5A的互感器額定一次電流范圍 | |||||||
5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 |
50 | 60 | 75 | 80 | 100 | 120 | 150 | 160 |
200 | 250 | 300 | 315 | 400 | 500 | 600 | 630 |
750 | 800 | 1000 | 1200 | 1250 | 1500 | 1600 | 2000 |
2500 | 3000 | 3150 | 3200 | 4000 | 5000 | 6000 | 6300 |
二次電流為1A的互感器額定一次電流范圍 | |||||||
5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 |
50 | 60 | 75 | 80 | 100 | 120 | 150 | 160 |
200 | 250 | 300 | 315 | 400 | 500 | 600 | 630 |
750 | 800 | 1000 | 1200 | 1250 | 1500 | 1600 | 2000 |
2500 | 3000 | 3150 | 3200 | 4000 | 5000 | 6000 | 6300 |
注：二次電流為1A的電流互感器，通過等安匝測量方法變比可至31500A/1A。其它末在表中出現的電流互感器變比的測試方法如下：
使用等安匝法測試電流互感器，例如：需測試1000A/5A的互感器，請您將儀器配套的測試線將被測電流互感器穿心兩匝，然后儀器中電流互感器測試界面中的一次電流輸為500A即可。此種測試方法不影響互感器測試數據的有效性。
同理其它變比使用以下處理方法：
額定一次（A） | 穿心匝數 | 儀器一次電流（A） |
80 | 2 | 40 |
120 | 2 | 60 |
8000 | 2 | 4000 |
12000 | 2 | 6000 |
3) 被測電流互感器工作范圍：1％～200％
4) 二次負荷：2.5VA～300VA、COSφ＝0.1～1.0
5) 被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S
6) 電阻/導納測量誤差：≤5.0％
測量范圍：R：0.00Ω～20.0Ω
Y：0.000mS～100.0mS
2. 電壓互感器校驗儀部分
1) 基本誤差：
a. 同相分量：
2.電壓互感器校驗儀部分
1)基本誤差：
a.同相分量：X=（X×2%+Y×2%2個字）
Y=（X×2%+Y×2%5個字）
“X”、“Y”——儀器的顯示值
“5個字”——儀器的量化誤差
b.百 分 表：1級
c.測量范圍：f：0.0000%～200.0%
Δ：0.000′～999.9′
3.儀器消耗功率：20VA
4.儀器準確度等級：0.05S級
5.外形尺寸：460×375×183mm
6.重 量：10.0kg
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
電流互感器現場校驗儀選型表 | |
型號 | 規格 |
ZXCT-HA | 準確度等級：0.05S級 |
ZXCT-HB | 準確度等級：0.02S級 |

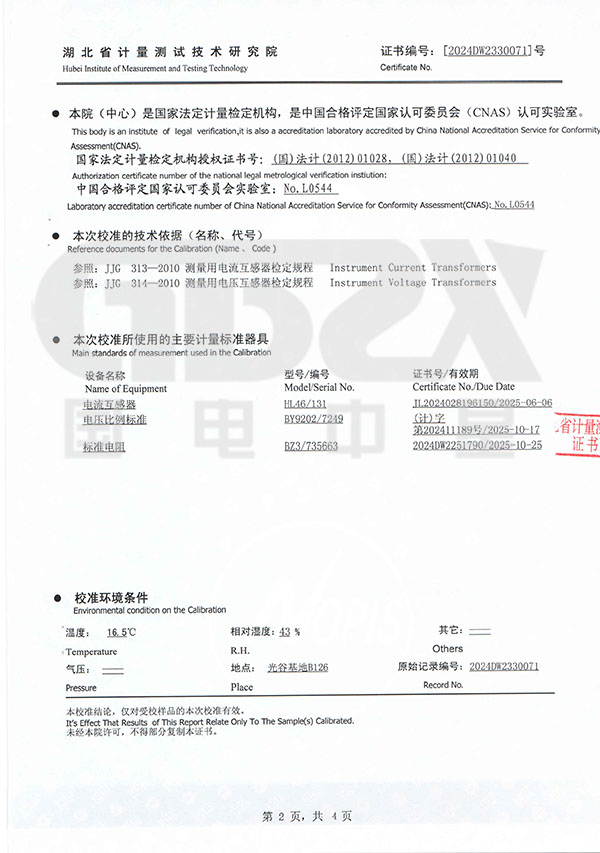

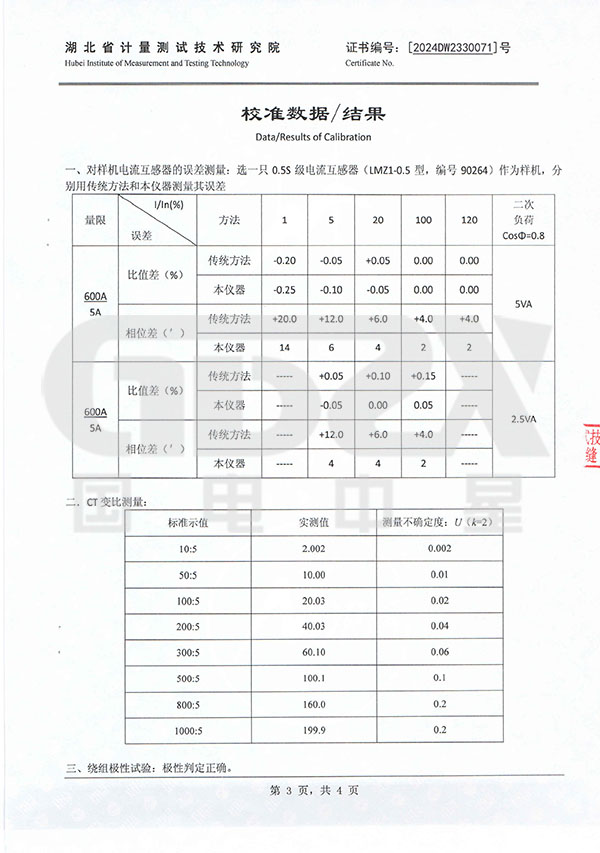

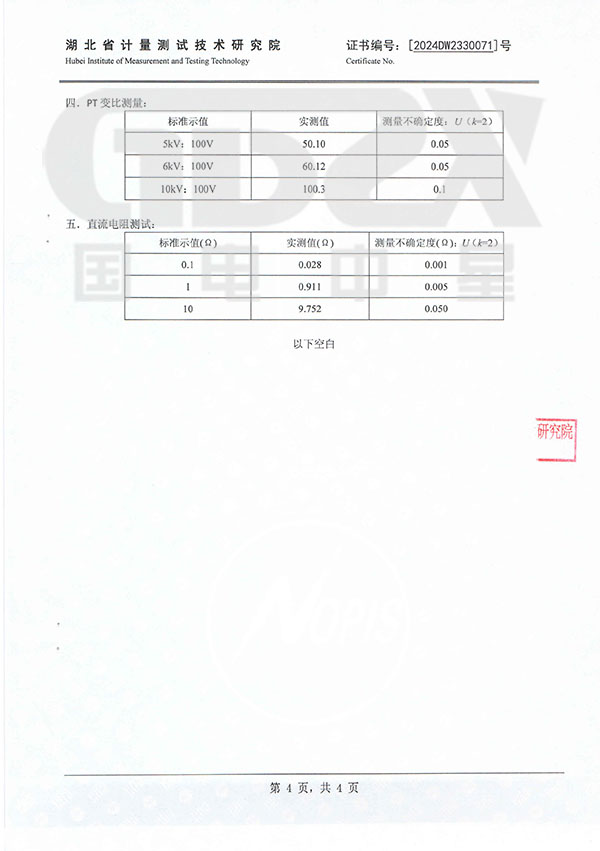

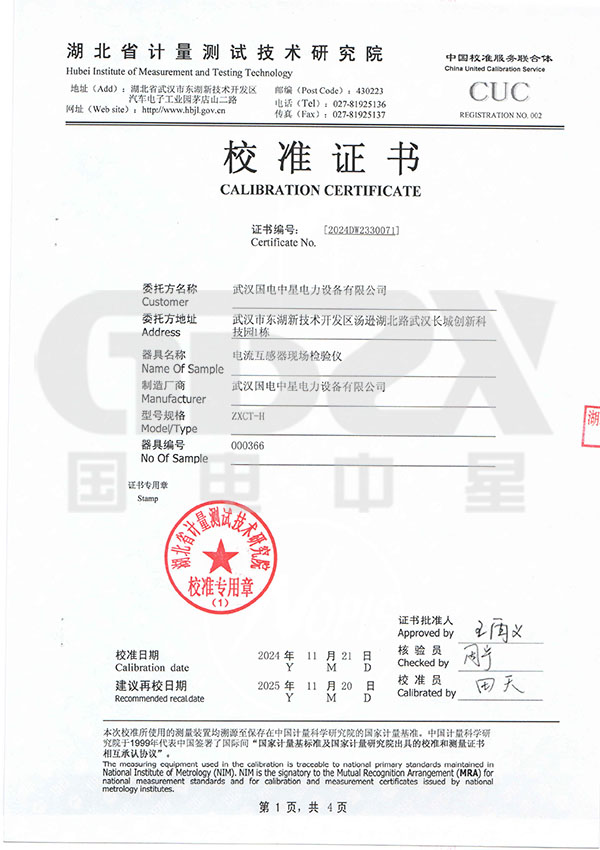

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
