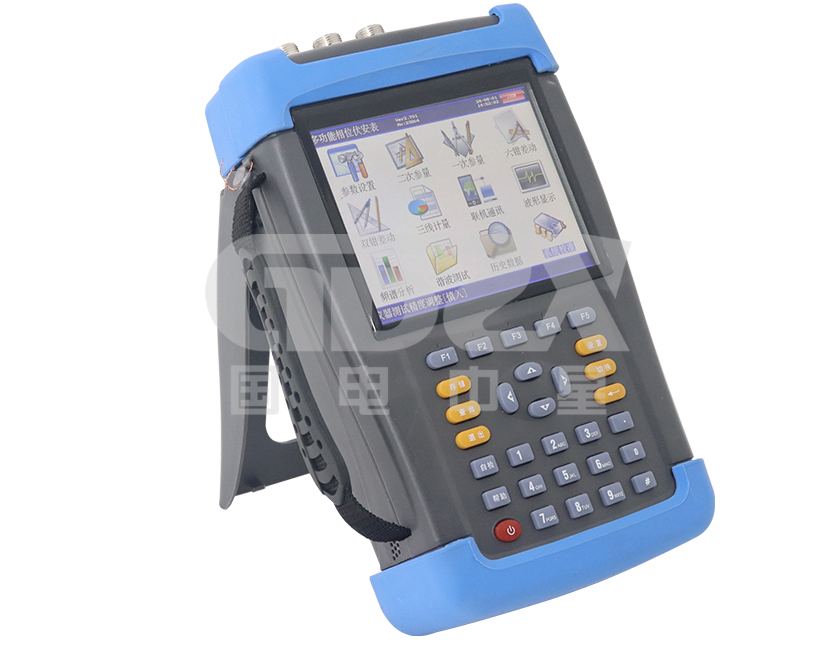

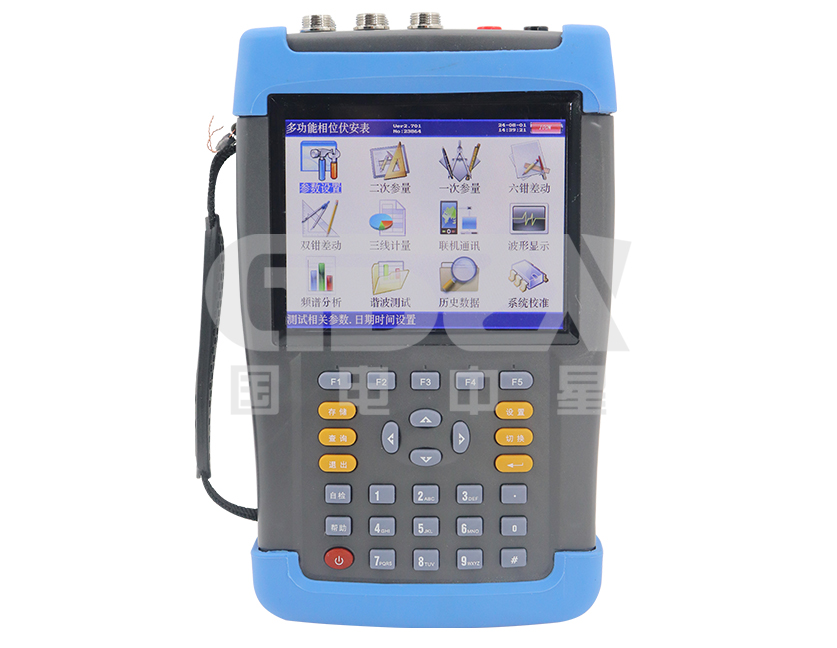

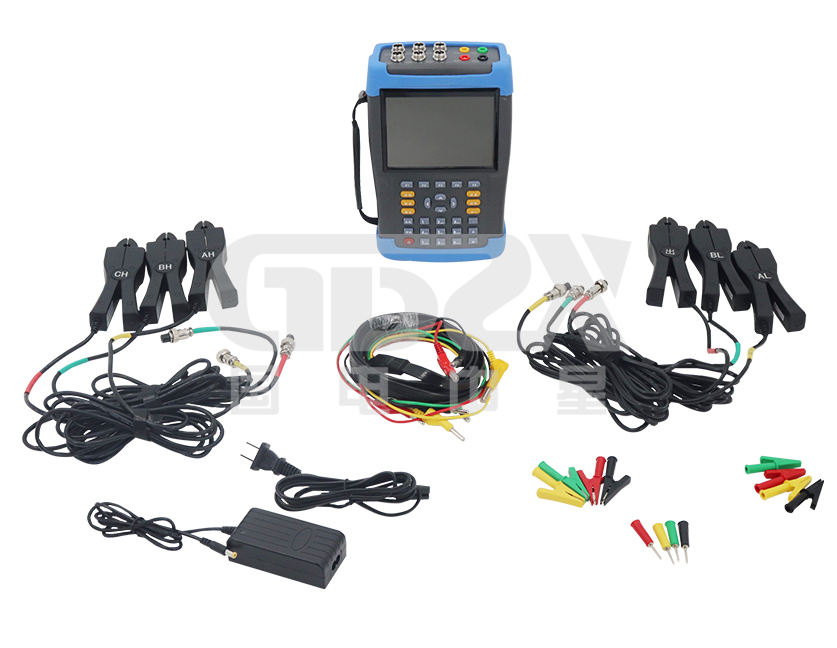

隨著電力行業的發展和微機綜合自動化產品的推廣應用，保護回路和計量回路的接線正確與否直接影響到電力系統工作的穩定性和電費計量的準確性，而這兩點正是電力系統非常重要的兩個方面。由于保護裝置和高壓計量裝置的接線比較多，容易造成錯誤接線，而又不易被察覺，（尤其是差動保護的復雜接線，有時高低側同時引入，變壓器聯結方式有多種形式，又存在不同的聯結組別，高低壓側CT也有多種不同的組合方式，極易接錯，而在平時運行中又可能沒有達到誤動的條件而不易被發現，存在很大的隱患）。國電中星根據現場測試需要，適時開發出ZXSL-601多功能矢量分析儀。它集多功能于一身，既可做相位儀校驗主變差動保護和母線差動的正確性，又可作為電參量測試儀測試電力系統必要的參數，還可用做三相三線電能計量接線檢測儀器，同時可測量2～32次諧波含量。采用DSP交流采樣，可同時測量3路電壓和6路電流模擬量，儀器通道矢量同屏顯示，人機對話界面友好，使用簡便，大大方便了現場使用，是電力工作者的得力助手。

1、 輸入特性

電壓通道數量：3通道

電壓測量范圍：0~450V

電壓顯示位數：6位

電流通道數量：6通道

電流測量范圍：0~6A

電流顯示位數：6位

相位測量范圍：－180°～＋180°

諧波分析次數：2～32次

2、 準確度

電壓：±0.3%

電流、功率：±0.5%

相角：±3°

諧波電壓含有率測量誤差：≤0.3％

諧波電流含有率測量誤差：≤0.5％

3、 工作溫度：－15℃~ ＋40℃

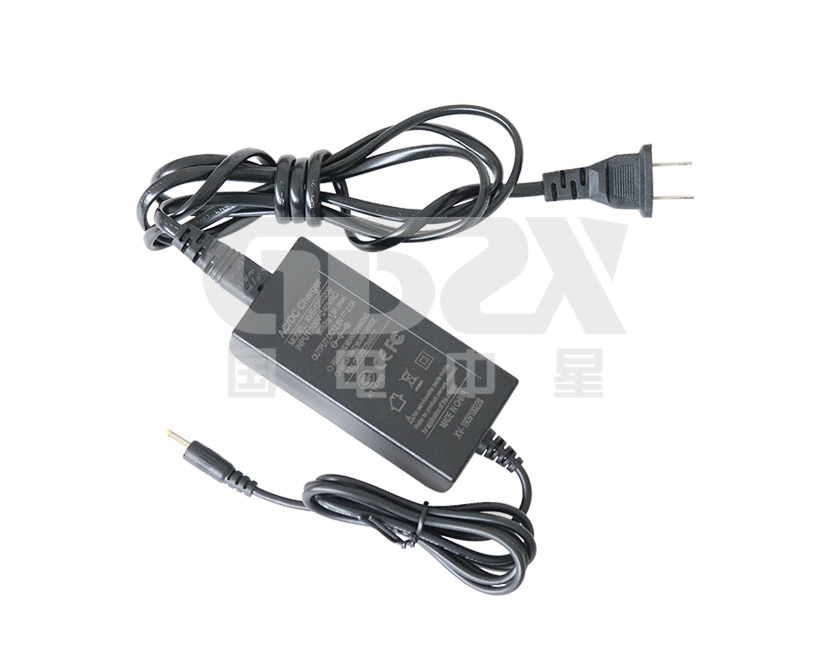

4、 充電電源：交流160V~260V

5、 絕緣：(1)、電壓、電流輸入端對機殼的絕緣電阻≥100M?。

         (2)、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。

6、 體積：250mm×160mm×60mm

7、 重量：1.8Kg
