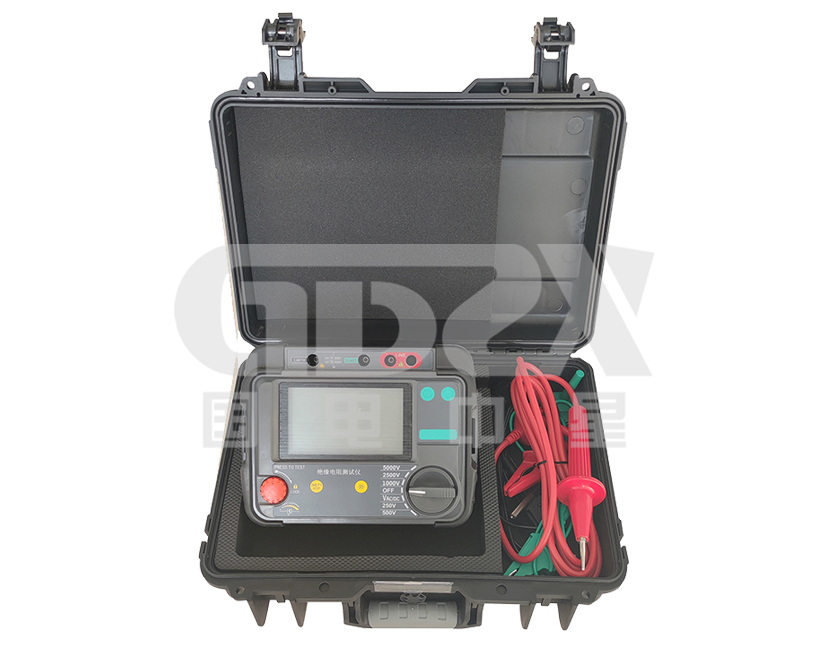

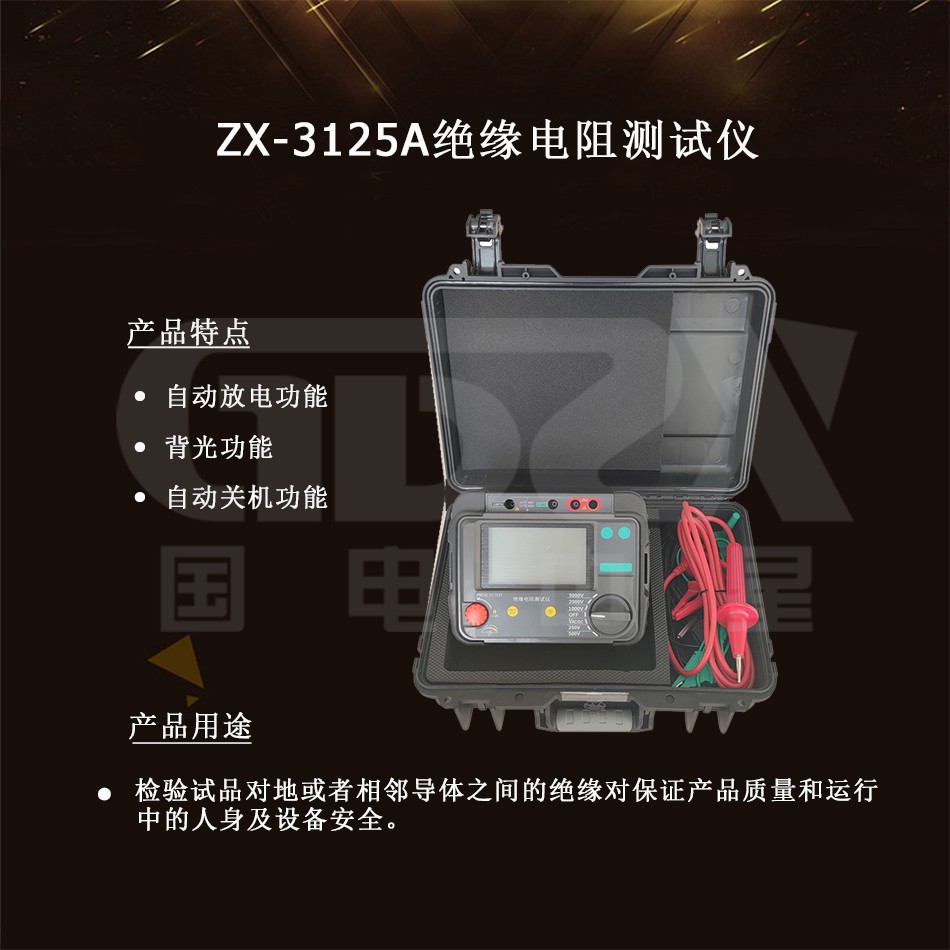

ZX-3125A絕緣電阻測試儀
檢驗試品對地或者相鄰導體之間的絕緣對保證產品質量和運行中的人身及設備安全
參考標準：
● 自動關機功能
● 自動放電功能。
● 帶電線路警告標志和蜂鳴警告。
說明書
操作視頻ZX-3125A絕緣電阻測試儀對于檢驗試品對地或者相鄰導體之間的絕緣對保證產品質量和運行中的人身及設備安全具有重要意義。在給系統加電之前，利用絕緣測試驗證它是健全的，能夠改善系統的性能；絕緣測試能夠發現制造工藝問題和設備缺陷，而這些問題在設備發生故障之前一般是發現不了的。在歐盟，該項測試是強制性的，即使對最小的民用系統也是如此。
產品別稱
數字兆歐表、指針兆歐表、絕緣表、數字高壓兆歐表、高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、電動搖表、電子式絕緣電阻測試儀 、大功率高壓兆歐表

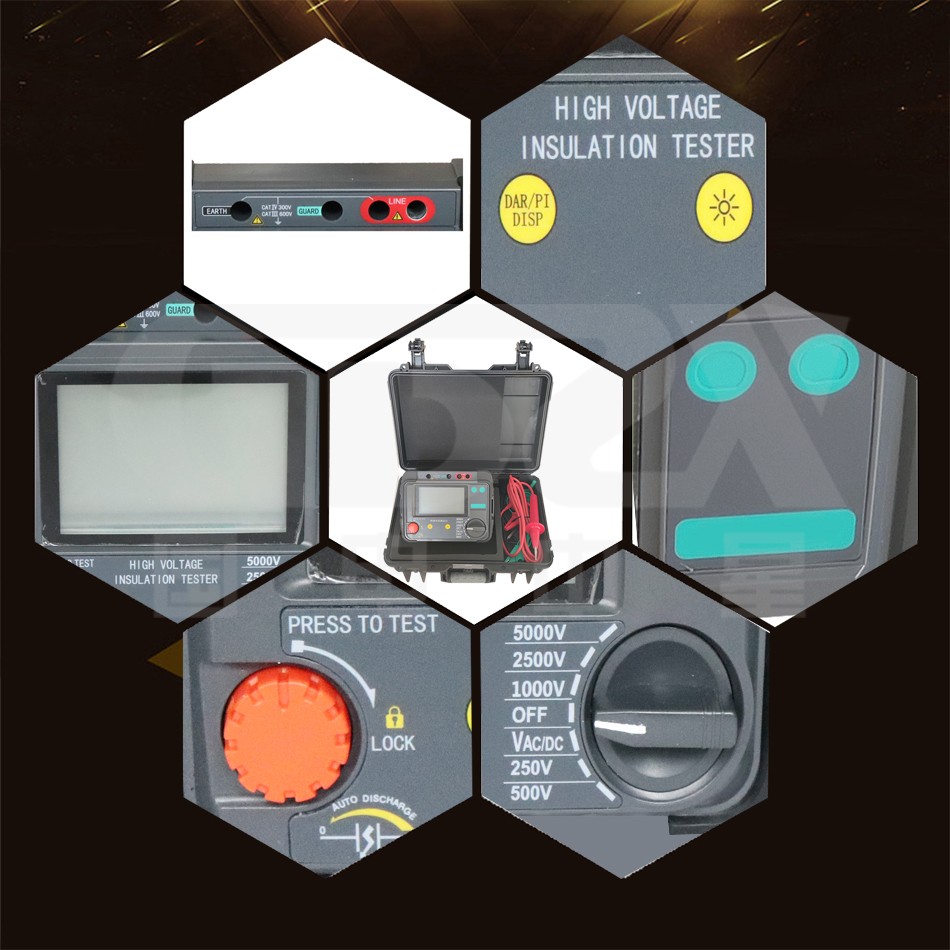

1）5量程測量絕緣電阻的高壓絕緣電阻計。
2）設計符合國際安全規格：
IEC 61010-1，-2-030(CAT III 600V /CAT IV 300V 污染度 2)
IEC 61010-031(手持式探針要求標準)
3）自動放電功能：測試電容性負荷的絕緣電阻時，測量后自動釋放充電電荷。放電狀態可在電壓模式中確認。
4）背光功能便于在陰暗光線或夜間工作。
5）條形圖顯示測量結果。
6）帶電線路警告標志和蜂鳴警告。
7）自動關機功能：為避免忘記關機造成的電池浪費，測量后 10 分鐘無操作時儀器將自動關機。
8）自動測量和PI測量（極化指數測量），DAR 測量（誘電吸收比測量）。
技術參數 | 詳細參數 | |||||||||||
絕緣電阻測試 | 額定電壓 | 250V | 500V | 1000V | 2500V | 5000V | ||||||
測量范圍 | 0.1~100.0MΩ | 0.1~99.9MΩ 80~1000MΩ | 0.1~99.9MΩ 80~999MΩ 0.80~2.00GΩ | 0.1~99.9MΩ 80~999MΩ 0.80~9.99GΩ 8．0~100.0GΩ | 0.1~99.9MΩ 80~999MΩ 0.80~9.99GΩ 8.0~99.9GΩ 80~20000GΩ | |||||||
顯示量程 | 0.1~100.0MΩ | 0.1~1000MΩ | 0.1M~2.00GΩ | 0.1M~100.0GΩ | 0.1M~2000 GΩ | |||||||
開路電壓 | DC250V +10% ，-10% | DC 500V + 20%，-10% | DC 1000V + 20%，-0% | DC 2500V +20%，-0% | DC5000V +20%，-0% | |||||||
定格測 定電流 | 1MΩ 負荷時 1mA~1.2mA | 2.5MΩ 負荷時 1mA~1.2mA | 5MΩ 負荷時 1mA~1.2mA | |||||||||
短路電流 | 5mA±0.5mA | |||||||||||
精確度 | ±5%±3dgt | ±5%±3dgt±20% | ||||||||||
直流電壓 | 交流電壓 | |||||||||||
電壓測試 | 測量范圍 | ±30 -- ±600V | 30 -- 600V(50/60Hz) | |||||||||
分辨率 | 1V | |||||||||||
精確度 | ±2%rdg±3dgt | |||||||||||
顯示: | 液晶顯示 絕緣電阻量程：最大 1200 計數 VAC/DC 量程：最大 630 計數 條形圖： 最大 36 點 DAR/PI 值：最大 9.99 時間：最大 99.59 | |||||||||||
低電池警告: | 電池標志(4 個等級) | |||||||||||
超量程顯示: | 顯示“OL”標志（絕緣電阻量程） 顯示“Hi”標志（電壓量程） | |||||||||||
自動量程: | 移動到高一級范圍: 1000 計數 移動到低一級范圍: 80 計數(僅絕緣阻抗量程) | |||||||||||
自動關機功能: | 操作后 10分鐘自動關機（此功能在測試中不工作） | |||||||||||
使用環境條件: | 海拔 2000m 以下 | |||||||||||
精確度保證溫濕度范圍: | 23oC±5oC/相對濕度 85%以下（無結露） | |||||||||||
操作溫度與濕度范圍: | 0oC~40oC /相對濕度 85% 以下（無結露） | |||||||||||
存儲溫度與濕度范圍: | -20oC~+60oC /相對濕度 75% 以下（無結露） | |||||||||||
過載保護: 絕緣抵抗范圍: | AC1200V/10 秒。 | |||||||||||
耐 電 壓: | 電壓范圍: AC720V/10 秒。 AC5160V(50/60Hz)/5 秒 (電路與外箱間) | |||||||||||
絕緣阻抗: | ≥1000MΩ/ DC 1000V (電路與外箱間) | |||||||||||
尺寸: | 177（L）×226（W）×100（D）mm | |||||||||||
重量: | 1.9kg（含電池） | |||||||||||
電源: | 12.6V/6800mAh | |||||||||||
電流消耗 | 量程 | 250V | 500V | 1000V | 2500V | 5000V | VAC/DC | |||||
輸出短路時 | 600mA | 110mA
| ||||||||||
額定電流輸出時 | 650mA/0.25MΩ | 800mA/0.5MΩ | 1000mA/1MΩ | 1350mA/2.5 MΩ | 1350mA/5 MΩ | |||||||
輸出開放時 | 40mA | 40mA | 50mA | 80mA | 150mA | |||||||
待機時 | 25mA | |||||||||||
背光燈點亮?xí)r | 增加 40mA | |||||||||||
ZX-3125系列絕緣電阻測試儀選型一覽表 | |
型號 | 功能參數 |
ZX-3125A | 5000v，帶干電池，吸收比/極化指數，手持式 |
ZX-3125B | 5000v，帶充電，吸收比/極化指數，手持式 |
ZX-3125C | 5000V，帶充電、帶吸收比/極化指數、箱式 |
ZX-3125D | 5000V，帶充電、帶吸收比/極化指數、箱式 |
