中置柜無線核相技術解析與TAG-8200型設備應用評述

在中置柜核相作業中，傳統有線核相方式常面臨操作不便、安全風險較高等實際問題。無線核相技術的引入為這類場景提供了新的解決方案。本文以TAG-8200中置柜無線核相器為例，探討其在開關柜核相中的應用特點與技術表現。

一、設備結構與適用場景

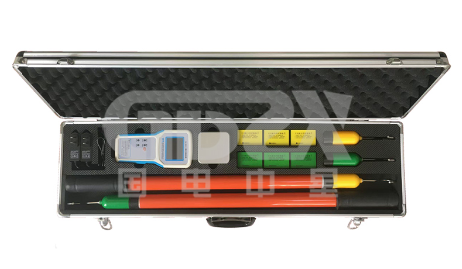

TAG-8200專用于帶有五防功能的開關柜核相，通過采集器固定于上下刀閘母排上，可實現三相同時測量。設備同時配備通用發射器，支持兩條高壓線路并網或環網核相，適用于5V～220kV交流線路及二次帶電顯示器核相，兼具高壓驗電功能。

二、關鍵技術指標分析

1.相位與頻率測量
相位差誤差≤5°，頻率準確度±0.1Hz，滿足現場核相基本精度要求。

2.跨電壓測量能力
支持5V～220kV寬范圍測量，高壓測量時泄漏電流＜10μA，有助于保障操作安全。

3.無線傳輸性能
接收主機與發射器最大傳輸距離約100米，與采集器間距約60米，適應開關柜室內布置環境。

4.環境適應性
工作溫度范圍-35℃～+45℃，濕度≤95%RH，可應對變電站常見環境條件。

三、現場操作與功能特點

1.語音與界面輔助
真人語音提示操作步驟與結果，3.2英寸彩屏同步顯示相位差、頻率、矢量圖等信息，降低誤操作可能。

2.低功耗與續航設計
采集器與發射器功耗＜0.1W，主機＜0.3W，內置可充電鋰電池，支持連續作業。

3.安全與便捷性提升
無線傳輸避免接線困擾，具備自動關機功能，整機重量約8kg，便于現場攜帶與布置。

四、技術比較與適用建議
與傳統有線核相方式相比，TAG-8200在操作安全性、布置靈活性和人機交互方面具有提升。尤其適用于中置柜等空間受限、安全要求較高的核相場景。在實際選型中，可結合是否需遠程核相、是否需要兼容二次核相等需求進行評估。

結語
無線核相技術為中置柜等封閉式開關設備核相提供了可行且相對安全的解決方案。TAG-8200以其結構設計、無線傳輸與人機交互特點，在現場核相作業中具有一定的適用性，建議結合實際工況進一步驗證其穩定性與操作效率。
