ZXPD-310T5局部放電檢測儀的技術特性與應用分析

局部放電檢測是評估高壓電氣設備絕緣狀態的重要手段，對預防設備故障、保障電網安全運行具有關鍵作用。ZXPD-310T5局部放電檢測儀作為一款集多種檢測技術于一體的便攜式設備，具備較強的現場適應性與數據處理能力。本文將從技術原理、性能特點、指標參數等方面對該設備進行分析，為技術人員提供設備選型與應用的參考。

一、設備概述與檢測原理

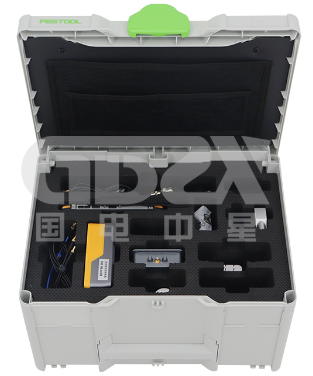

ZXPD-310T5采用多技術融合的檢測方式，包括超聲波（US）、暫態地電波（TEV）、特高頻（UHF）和高頻（HF）等傳感器，實現對不同電氣設備局部放電信號的全面捕捉。設備基于Linux操作系統開發，支持實時波形顯示與多維度圖譜分析，適用于高壓電纜、變壓器等設備的帶電檢測與狀態評估。

二、主要性能特點

1.多傳感器聯合檢測：支持超聲波、TEV、UHF、HF四種檢測方式，可根據現場設備類型與干擾環境靈活選擇檢測模式，提高信號識別能力。

2.抗干擾與信號處理：采用高頻與射頻信號處理技術，配合高速AD轉換與數字信號處理芯片，提升在復雜電磁環境下的測量穩定性與精度。

3.數據分析與展示：具備相位直線、PRPD、PRPS等多種圖譜顯示模式，支持波形錄制與回放，便于對放電類型、強度與相位特征進行深入分析。

4.智能預警與提示：支持多級閾值設定，并通過顏色區分放電幅值，直觀提示設備絕緣狀態，輔助現場人員快速判斷。

5.便攜與續航：整機重量僅0.7kg，采用Type-C接口供電，內置鋰電池可支持約5小時連續工作，適合移動巡檢與現場作業。

三、關鍵指標解讀

●   超聲波傳感器：包含非接觸式與接觸式兩種，頻帶覆蓋20kHz~300kHz，適用于GIS、開關柜等設備的機械振動與放電檢測。

●   暫態地電波傳感器：檢測頻帶3MHz~100MHz，適用于中壓開關柜等設備的表面放電檢測。

●   特高頻與高頻傳感器：分別覆蓋300MHz~1500MHz與0.3MHz~30MHz頻段，適用于變壓器、電纜等設備的內部與沿面放電檢測，支持無線連接，布置靈活。

●   整機環境適應性：工作溫度-20℃～50℃，具備一定的戶外操作能力，適合變電站、電纜隧道等現場環境使用。

四、在電力設備檢測中的應用場景

該設備適用于：

●   高壓電纜巡檢：通過高頻與超聲波傳感器檢測電纜接頭、終端等部位的局部放電。

●   變壓器狀態評估：利用UHF與超聲波傳感器監測變壓器內部絕緣狀況。

●   開關柜帶電檢測：通過TEV與超聲波方式檢測柜內絕緣缺陷與放電活動。

●   GIS設備檢測：結合非接觸超聲與UHF傳感器進行全封閉設備的狀態監測。

五、總結

ZXPD-310T5局部放電檢測儀在技術集成度、信號處理能力、操作便攜性等方面具備較好表現，適合用于電力設備的日常巡檢與狀態診斷。其多傳感器融合設計與智能分析功能，為現場技術人員提供了較全面的檢測工具，有助于提升設備絕緣管理的效率與可靠性。

在實際使用中，建議結合設備手冊與現場規程，合理選擇傳感器與檢測模式，并注重信號背景干擾的識別與分析，以提升檢測結果的參考價值。
