技術解析：ZXR-5S1雙通道直流電阻測試儀在大容量變壓器溫升測試中的應用與對比

引言

變壓器直流電阻測試是判斷繞組焊接質量、分接開關接觸狀況、并聯支路連接正確性以及是否存在斷股、斷線等隱患的手段。對于三芯五柱大型變壓器，溫升試驗對直流電阻測試的速度與同步性提出了要求。ZXR-5S1雙通道直流電阻測試儀針對這一場景，采用雙通道并行測量與分級電流輸出設計，旨在提升大型變壓器溫升試驗的測試效率。

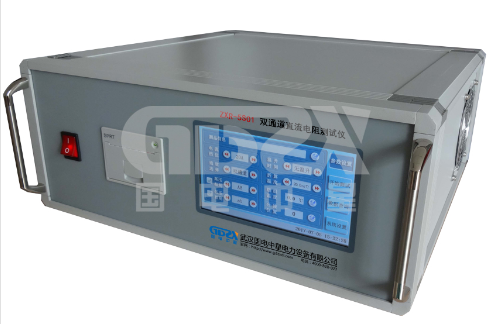

核心架構：雙通道同步測量

與常規單通道直流電阻測試儀相比，ZXR-5S1設置了獨立的高壓側與低壓側輸出通道：

●   高壓側：可輸出 <15mA、40mA、200mA、1A、5A 五檔電流

●   低壓側：可輸出 2A、5A、10A、20A 四檔電流

該結構允許儀器同時測量?jī)蓚€(gè)繞組的直流電阻值，并實時采樣。對于三芯五柱變壓器，可減少繞組切換次數，使溫升試驗的時間窗口更加可控。

量程覆蓋能力對比

高壓側量程（適用于高阻繞組）

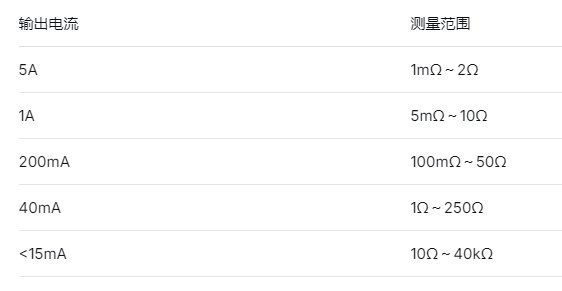

低壓側量程（適用于低阻大電流繞組）

分辨率達到0.1μΩ，準確度為±(0.2%+2字)。對于低壓側大電流繞組的微歐級電阻，該指標具備可辨識性。

與部分單通道或雙通道但量程重疊度高的同類儀器相比，ZXR-5S1的高壓側與低壓側量程分別優化了不同阻抗特性繞組的測試需求，減少了換線后重新選擇電流檔位的頻次。

溫升試驗場景適配性

大型變壓器溫升試驗要求在升溫過程中及切斷電源后的特定時間點快速完成電阻測量，以推算繞組熱點溫度。

●   雙通道并行：可同時測量?jī)蓚€(gè)繞組的電阻變化趨勢

●   實時采樣：避免因先后測量引入的時間差導致溫度折算偏差

●   打印輸出：現場直接生成測試記錄，便于與溫升曲線對照

相比單通道逐繞組測試方式，雙通道結構可降低因時間延遲造成的溫度推算誤差。

安全與操作設計

●   自動放電與放電指示：并配有音響放電報警，減少因殘余電荷引起的觸電或儀器損壞風險

●   保護電路：覆蓋過流、過壓等常見異常

●   臥式結構：整機尺寸441×450×177mm，凈重17.6kg，適配變壓器廠工作臺面或試驗工位

測試線配置

標配15米測試線，并支持長度定制。對于大型變壓器，該長度可覆蓋從控制柜到被測繞組的實際布線距離，避免因測試線過短被迫移動儀器或加接延長線引入額外接觸電阻。

與其他類型直流電阻測試儀的對比

適用范圍與技術定位

該儀器主要面向：

●   三芯五柱大型變壓器的溫升試驗（設計目標場景）

●   常規變壓器直流電阻快速測試

●   繞組焊接質量與分接開關接觸電阻檢查

●   變壓器制造廠出廠試驗及檢修單位現場測試

其20A低壓側輸出與0.1μΩ分辨率，對于低阻繞組的微小電阻變化具備分辨能力；高壓側40kΩ上限量程可覆蓋空載或小電流條件下的高阻繞組檢查。

使用注意事項

●   工作電源AC220V±10%，50Hz±1Hz，現場使用需確認電壓波動范圍

●   環境濕度≤90%RH，無結露，避免在高濕環境下長期存放

●   測試前確認變壓器已完成放電，連接測試線后儀器應先啟動自檢

●   測試結束后等待自動放電完成及音響報警停止后再拆除接線

●   凈重17.6kg，搬運時需兩人配合或使用推車

結論

ZXR-5S1雙通道直流電阻測試儀通過高壓側與低壓側分級電流輸出、雙通道同步采樣、0.1μΩ分辨率等設計，在大型變壓器溫升試驗場景中具有結構優勢。與常規單通道儀器相比，其并行測量能力可減少因測試時序帶來的溫度折算偏差，音響放電報警與臥式結構進一步提升了現場操作的安全性與便利性。適用于變壓器制造、檢修及溫升特性研究中的直流電阻快速、同步測量工作。
