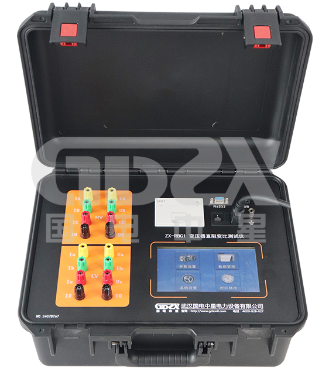

技術文章：ZX-RBC1變壓器直阻變比測試儀的一體化測試架構與現場適用性分析

引言

配電變壓器、互感器及電動機等感性負載的常規預防性試驗中，直流電阻測試與變比組別測試是兩項獨立但頻繁開展的項目。傳統分體式方案需多次拆接線，不僅延長了停電時間，也引入了接線錯誤與接觸不良的風險。ZX-RBC1將直阻與變比測試整合于同一平臺，采用一次性接線、觸控屏切換測試模式的設計，本文從硬件架構、測試邏輯及現場適應性角度進行技術解析。

一、一體化測試流程與接線簡化

ZX-RBC1的核心設計思路在于減少測試過程中的二次接線操作。用戶在完成高壓側與低壓側三相接線后，無需更換測試線即可分別執行變比測試與六相直流電阻測試（高、低壓側各三相）。所有功能切換通過七寸觸摸屏完成，省去了外置轉換開關或手動倒線的步驟。

對于低壓側包含多個繞組的整流變壓器，變比測試模塊支持在不拆線情況下測量變比值及7.5°的角度偏差，適用于復雜繞組結構的工業整流設備。

二、直流電阻測試模塊技術分析

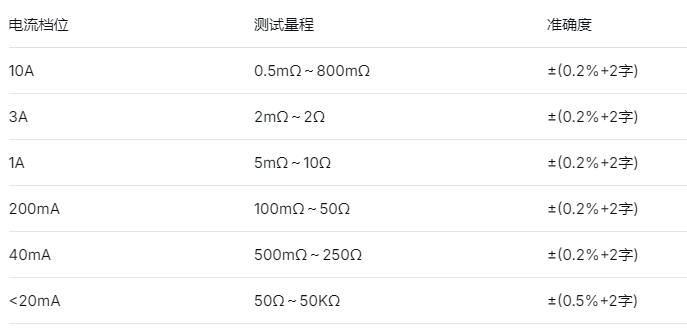

1. 電流檔位與自動適配

儀器提供6個固定電流檔位及一個自動檔位（AUTO）：

●   最小分辨率：0.1μΩ，可識別繞組匝間短路或連接松動引起的微小電阻變化。

●   AUTO檔：儀器根據負載阻抗自動選擇合適電流，避免手動檔位選擇不當導致量程超限或勵磁涌流干擾。

2. 現場操作便利性設計

●   有載分接開關切換測試：在測量狀態下可直接切換分接位置，儀器自動刷新數據，無需復位或重啟測試流程。

●   溫度換算：支持將實測電阻值換算至指定溫度下的等效電阻，便于與歷史數據或出廠值進行縱向?qū)Ρ取?/p>

●   放電聲響報警：測試完成后自動放電并發出聲響提示，降低操作人員觸電風險。

●   保護功能：包含電源過熱保護、電壓反接保護。

三、變比測試模塊技術分析

1. 三相精密逆變電源

儀器內部采用三相精密逆變電源，其輸出波形不受市電電壓諧波影響?，F(xiàn)場測試若使用發電機供電，該設計可保證變比測量結果的重復性。

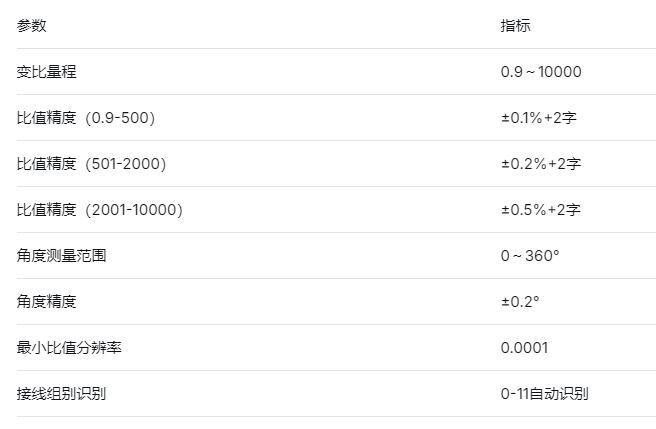

2. 測量能力與適用范圍

3. 特殊變壓器適配能力

ZX-RBC1明確支持以下非標變壓器類型：

●   Z型變壓器（接地變）

●   整流變壓器

●   電爐變壓器

對于整流變壓器，低壓側通常包含多個繞組，傳統變比儀需反復拆線。本儀器可在不拆線狀態下完成變比測量及7.5°角度偏差的檢測。

4. 分接開關位置自動識別

輸入額定參數后，儀器可自動測量：

●   當前變比值及誤差

●   當前分接開關所在檔位

●   最多支持99個分接點位的識別

對于分接不均勻的分接開關（如部分非標有載調壓結構），仍可準確輸出分接位置信息。

5. 保護機制

變比測試模塊內置以下保護：

●   高低壓反接保護

●   變壓器匝間短路保護

●   分接開關分合不到位保護

●   輸出全短路保護

上述保護提升了儀器在誤操作或被測設備故障狀態下的生存能力。

四、人機交互與環境適應性

●   顯示與操作：七寸高亮度觸摸彩色液晶，強光環境下仍可清晰讀取。支持中英文界面自由切換。

●   數據存儲：可存儲1000組測試結果（含直阻與變比數據）。

●   工作環境（直阻模塊）：溫度-20℃～40℃，相對濕度<80%RH，不結露。

●   工作環境（變比模塊）：溫度-10℃～40℃，相對濕度≤85%，不結露。

●   供電電源：AC 220V±10V，50Hz±1Hz，整機最大功耗200W（主要消耗于10A直阻測試工況）。

五、典型應用場景建議

基于上述技術特征，ZX-RBC1適用于以下現場場景：

1.配電變壓器預防性試驗（10kV/35kV級）

○   一次性完成直阻（高+低六相）與變比組別測試，縮短停電時間

2.整流變壓器檢修后驗證

○   低壓多繞組不拆線測量，配合7.5°角度偏差檢測

3.有載調壓變壓器分接開關校驗

○   在測量狀態下逐檔切換，自動記錄各檔位變比與誤差

4.發電機、電動機直流電阻測試

○   使用40mA或<20mA檔位測量較高電阻值的定子繞組

5.現場發電機供電環境

○   三相逆變電源對市電諧波不敏感，發電機供電時測量結果穩定

結語

ZX-RBC1通過將直阻測試與變比測試整合于同一臺儀器，并采用一次性接線與觸控操作，減少了傳統分體式方案中的重復勞動與接線風險。其直流電阻測試覆蓋了從0.5mΩ到50kΩ的寬量程，變比測試支持Z型變、整流變等非標變壓器，并在分接開關自動識別、溫度換算、放電報警等方面提供了針對現場需求的細化功能。對于承擔配電變壓器、互感器及電動機檢修試驗的技術人員，該設備可作為提升現場作業效率的技術選項之一。
