技術解析：JSY(J)-04介質損耗測試儀的變頻抗干擾與CVT綜合測量能力

引言

介質損耗因數（tanδ）和電容量（Cx）是衡量高壓電氣設備絕緣性能的基礎參數。在變壓器、互感器、套管、電容器、避雷器等設備的交接試驗與預防性試驗中，介損測量能夠有效發現絕緣整體受潮、劣化變質及局部缺陷。然而，變電站現場存在強烈的50Hz工頻電磁干擾，傳統電橋法往往難以獲得穩定數據。

JSY(J)-04介質損耗測試儀采用變頻電源技術與傅立葉變換數字濾波，配合反接線低壓屏蔽、CVT自激法測試及變比測量等擴展功能，形成了一款適用于強干擾現場的自動化介損測量工具。本文從技術參數、抗干擾機制、CVT專用測試能力及安全保護設計四個維度進行系統解析。

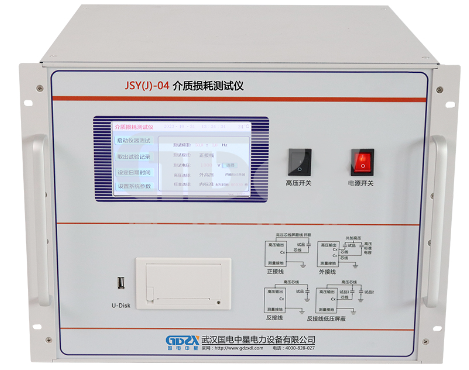

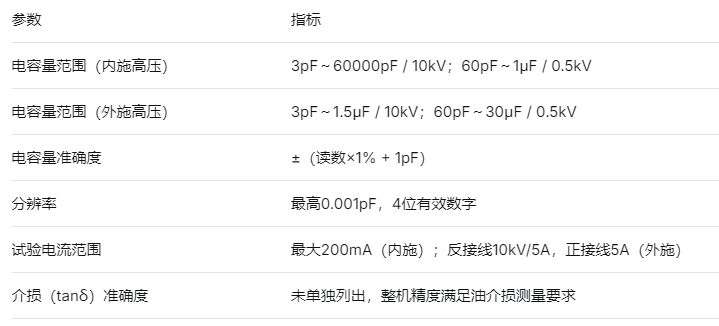

一、核心測量范圍與準確度

該量程覆蓋了絕大多數10kV及以下電壓等級的電力設備介損測試需求。外施高壓模式下，電容量上限可擴展至30μF（0.5kV），適用于大容量電容器或長電纜的測試。

二、變頻抗干擾機制的技術價值

現場測試的最大挑戰在于50Hz工頻干擾。該儀器采用以下技術路徑：

●   變頻電源輸出：輸出45Hz和55Hz純正弦波，自動加壓至最高10kV。

●   雙變頻自動切換：支持50±0.1Hz～50±10Hz、60±0.1Hz～60±10Hz范圍內自動雙變頻，頻率精度±0.01Hz。

●   傅立葉變換數字濾波：在200%干擾強度下仍能保持標稱準確度，無需額外硬件濾波器。

工程意義：在運行變電站內，母線帶電、相鄰設備感應等干擾源普遍存在。傳統電橋需反復平衡且讀數漂移，變頻法則通過偏離工頻頻率測量再折算至50Hz，從原理上隔離了工頻干擾。技術人員在強干擾環境下（如500kV站內）無需停電或加裝屏蔽，可直接開展試驗。

三、CVT（電容式電壓互感器）專用測試能力

CVT的介損測試一直是現場難點，主要因?yàn)槠鋬?nèi)部包含分壓電容（C1、C2）、電磁單元等復雜結構。該儀器提供了完整的CVT測試方案：

1. 自激法測試

●   低壓輸出：3～50V，3～30A

●   保護限制：可分別設置高壓電壓/電流、低壓電壓/電流共4個保護閾值

●   輸出結果：自動測得C1和C2的電容值、介損值，同時計算CVT總電容和總介損

2. CVT變比測量

●   變比范圍：10～99999，精度±讀數×1%

●   相位范圍：0～359.9°，精度±0.1°

●   應用場景：同時完成變比、極性及相位誤差測試，無需另配備變比測試儀

3. 反接線低壓屏蔽

●   在220kV CVT母線接地的工況下，可不拆除高壓引線直接進行C11的10kV反接線介損測量，大幅減少登高及拆線作業風險。

四、擴展功能與現場適應性

1. 交流耐壓試驗

儀器可用于PT、CT二次側（400V低壓系統）的交流耐壓試驗，以及串連諧振電源供電的大容量高電壓介損試驗（可識別40Hz～300Hz外接電源頻率）。這意味著在超高壓現場，可配合串聯諧振裝置完成更大試品的測試。

2. 數據管理

●   存儲：內置大容量存儲器及日歷芯片，可隨時保存并查閱歷史記錄

●   導出：支持U盤自動存儲，也可通過RS232接口由計算機控制（單臺計算機最多控制32臺儀器），便于集成到綜合高壓試驗車中

●   輸出：自帶熱敏打印機，直接生成測試報告

3. 人機交互

全觸摸超大液晶顯示屏，全圖形化操作界面。技術人員無需額外培訓即可按菜單引導完成測量。

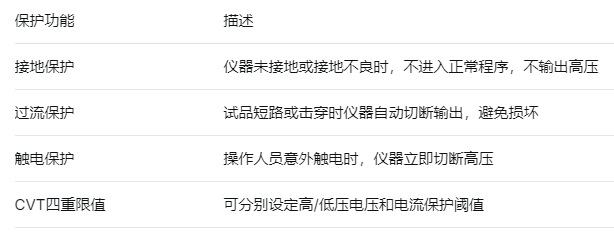

五、安全保護體系

以上設計覆蓋了從接線錯誤、試品故障到人員誤觸的常見風險場景，適合在條件復雜的現場環境下使用。

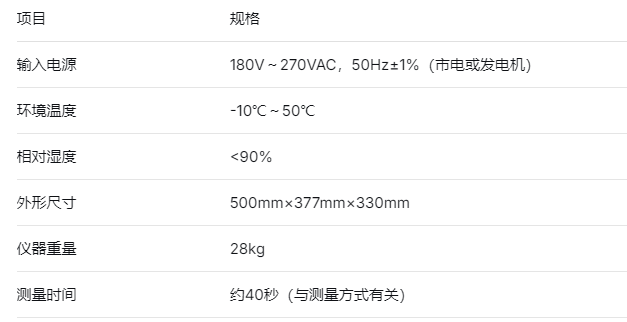

六、結構與環境參數

28kg的重量在一體化介損儀中屬于常規水平，內部集成了標準電容和高壓電源，減少了現場外接設備的數量。選配GPS模塊后可記錄測試地點，便于多點位試驗的數據追溯。

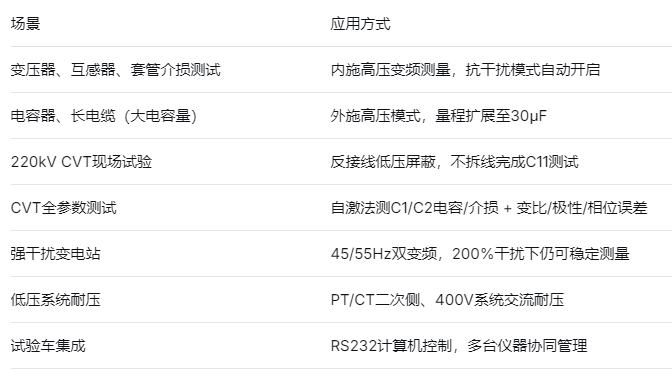

七、適用場景總結

結語

JSY(J)-04介質損耗測試儀將變頻抗干擾、CVT自激法測試、變比測量及多重安全保護集成于一體，解決了傳統介損儀在現場強干擾環境下測量不穩、CVT測試需拆線、變比需另配儀器等痛點。對于從事高壓電氣設備預防性試驗、交接試驗及狀態評價的技術人員，該設備可作為介損測量的綜合平臺。
