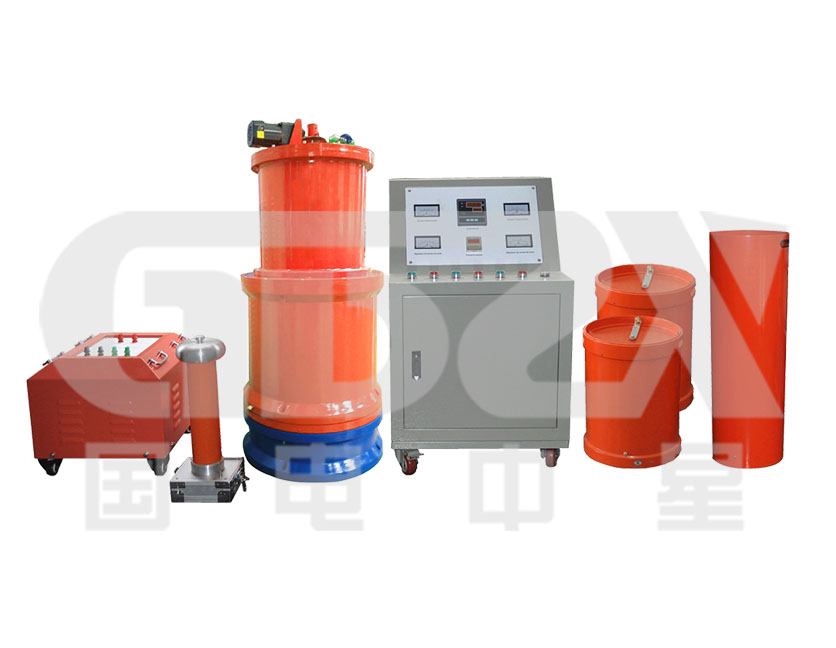

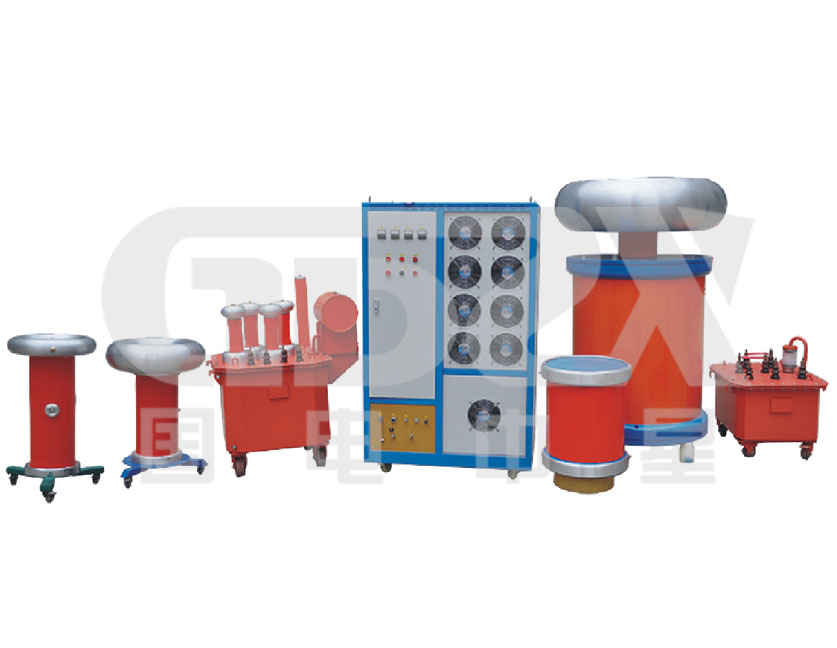

ZXGXZ系列調感式發電機耐壓諧振裝置
參考標準：GB50150-2006,DL/T849.6-2004
● 具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能。
● 采用DSP平臺技術。
● 多種工作模式，高試驗速度。
說明書
操作視頻 ZXGXZ系列調感式發電機耐壓諧振裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45
Hz～65Hz，但是在很多試驗場合,要求對發電機進行的是50 Hz ±2
Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制定了調頻調感式發電機交流耐壓諧振裝置。
產品別稱
變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、調感式變頻諧振耐壓裝置、發電機交流耐壓諧振升壓裝置
1、由于諧振無功全補償，電源和設備的功率僅為被試品所需容量的1/10以下（1/ Q>10）；同容量的體積小，重量輕，裝置輸出容量大而所需配置的電源容量小，價廉，使用操作便捷而安全。
2、串聯諧振實際是個電流濾波回路，使通過被試品的電流基本是基波電流，輸出電壓的波形畸變率小，優于現有所有類型的交流耐壓設備。
3、試品閃絡或擊穿后的短路電流僅為短路前試驗電流的1/10以下的（1/Q）能有效防止擊穿后擴大對故障點的損傷。
4、閃絡后立即自動熄弧，熄弧后恢復諧振狀態電壓建立的過程較長（秒數）是一個穩態的建立過程，既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險。
| 額度輸出電壓 | 0～60kV（AC有效值）及以下 |
| 輸出頻率 | 50Hz |
| 諧振電壓波形 | 純正弦波,波形畸變率≤1% |
| 工作制 | 滿功率連續工作時間1min |
| 品質因素 | 10～40 |
| 試驗容量 | 3000kVA及其以下 |
| 工作電源 | 380V±15%、工頻50Hz |
常規配置及適用范圍：
| 適用范圍(出口電壓20kV及以下電壓等級的發電機或電機的交流耐壓試驗，頻率：50Hz±2Hz) | |
| ZXGXZ-100/50 | |
| 控制臺 | 10kW/220V |
| 電抗器 | 50kV/1A一臺；50kV/1A一臺 |
| 激勵變壓器 | 10kW/5kV |
| 分壓器 | 50kV/500pF |
| 適用對象 | 發電機0.07～0.13uF；10kV電纜(300mm2)≤1.0km |
| ZXGXZ-150/50 | |
| 控制臺 | 15kW/380V |
| 電抗器 | 50kV/1.5A一臺；50kV/1.5A一臺 |
| 激勵變壓器 | 15kW/5kV |
| 分壓器 | 50kV/500pF |
| 適用對象 | 發電機0.13～0.2uF；10kV電纜(300mm2)≤1.5km |
| ZXGXZ-225/50 | |
| 控制臺 | 25kW/380V |
| 電抗器 | 50kV/1.5A兩臺；50kV/1.5A一臺 |
| 激勵變壓器 | 25kW/5kV |
| 分壓器 | 50kV/500pF |
| 適用對象 | 發電機0.2～0.27uF；10kV電纜(300mm2)≤2.5km |
| ZXGXZ-350/50 | |
| 控制臺 | 30kW/380V |
| 電抗器 | 60kV/2A兩臺；60kV/2A一臺 |
| 激勵變壓器 | 30kW/5kV |
| 分壓器 | 50kV/500pF |
| 適用對象 | 發電機0.27～0.33uF |
電力系統常用發電機的電容量參考表：
| 類別 | 發電機 | ||||
| 型號 | 生產廠家 | 額定容量MW | 額定電壓kV | 相電容μF | |
| 火力發電機 | T2-12-2 | 12 | 6.3 | 0.1 | |
| TQ-25-2 | 2 | 6.3 | 0.19 | ||
| TBC-30 | 30 | 6.3 | 0.2 | ||
| TB2-30-2 | 30 | 6.3 | 0.2 | ||
| TQN-50-2 | 50 | 10.5 | 0.209 | ||
| TB-50-2 | 50 | 10.5 | 0.26 | ||
| TB-60-2 | 60 | 10.5 | 0.25 | ||
| TQN-100-2 | 100 | 13.8 | 0.234 | ||
| WT23S-083AF3 | 300 | 15 | 0.29 | ||
| TB-320-2 | 320 | 20 | 0.3 | ||
| T264/640 | 600 | 20 | 0.368 | ||
| QF-30-2 | 30 | 6.3 | 0.1 | ||
| QF-60-2 | 60 | 6.3 | 0.234 | ||
| QF-60-2 | 60 | 10.5 | 0.33 | ||
| QFS-125-2 | 上海電機廠 | 125 | 13.8 | 0.08～0.12 | |
| QFSN-200-2 | 哈爾濱電機廠 | 200 | 15.75 | 0.19～0.21 | |
| QFQS-200-2 | 東方電機廠 | 200 | 15.75 | 0.1928～0.21 | |
| QFS-300-2 | 上海電機廠 | 300 | 18 | 0.16～0.2 | |
| QFSN-300-2 | 上海電機廠 | 300 | 18 | 0.18～0.2 | |
| QFSN-600-2 | 600 | 20 | 0.234 | ||
| ATB-2 | 美國GE公司 | 352 | 23 | 0.268 | |
| TBB-200-2 | 前蘇聯 | 200 | 15.75 | 0.107 | |
| TBB-500-2 | 500 | 20 | 0.25 | ||
| TBB-320-2 | 前蘇聯 | 320 | 20 | 0.31 | |
| TBB-800-2 | 800 | 24 | 0.25 | ||
| 2-105*234 | 美國西屋公司 | 600 | 20 | 0.2 | |
| 50WT23E-138 | ABB | 600 | 22 | 0.253 | |
| 同步調相機 | TT-15-8 | 15 | 6.6 | 0.108 | |
| TT-30-6 | 30 | 10.5 | 0.2 | ||
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
