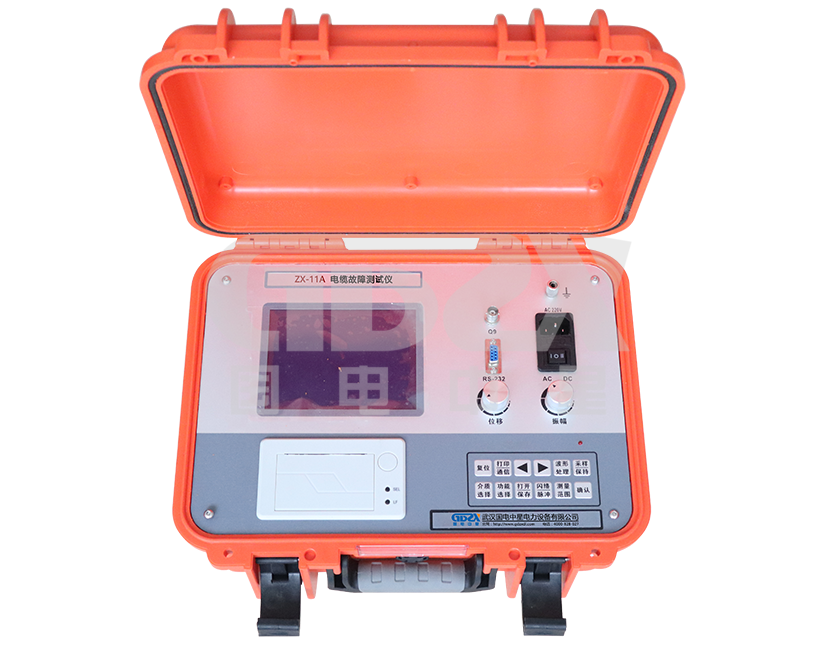

ZX-A11電纜故障測試儀是我們公司根據用戶要求，從現場使用考慮，精心設計和制造的全新一代便攜式電纜故障測試儀器。電纜儀減小了體積、增加了直流電源，可用于檢測各種電纜的低阻、高阻、短路、開路、泄漏性故障以及閃絡性故障，可準確的檢測地下電纜的故障點位置、電纜長度和電纜的埋設路徑。它秉承我們一貫高科技、高精度、高質量的宗旨，將電纜測試水平提高到一個新境界。它具有測試準確、智能化程度高、適應面廣、性能穩定以及輕巧便攜等特點，該系統測試由系統主機和故障定點儀以及電纜路徑儀三部分組成。 儀器采用漢字系統，高清晰度顯示，界面友好。

產品別稱
電纜故障儀、電力電纜故障測試儀、路燈電纜故障測試儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障閃測儀、地理電纜故障測試儀、電纜路徑儀

一、電纜儀技術指標

1.使用范圍：使用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜高低阻、短路、開路、斷線以及高阻泄漏和高阻閃路性故障。

2.測試距離：最長不小于30Km

3.最短測試距離（盲區）：10～15m

4.測量誤差：粗測誤差±1%;      定點誤差±0.2m

5.工作方式：低壓脈沖、直流高壓閃測及沖擊高壓閃測。

6.采樣速率：100MHz。

7.機內發送脈沖寬度與幅度：0.2us, 100～120V；     2us, 150～160V。

8.顯示分辨率：V/50米、V為傳播速度m/us。

9.顯示方式：320×240 LCD液晶帶背光顯示。

10.打印方式：機器主面板或者儀器機箱側邊設微型打印機記錄測試日期及測試波形數據（選配件）

11.電源與功耗：AC 200V± 10%或機內直流供電，功耗不大于10W；
                         DC 6V（7AH）功耗不大于6W。

12.體積：300×150×200mm（長×寬×高）。

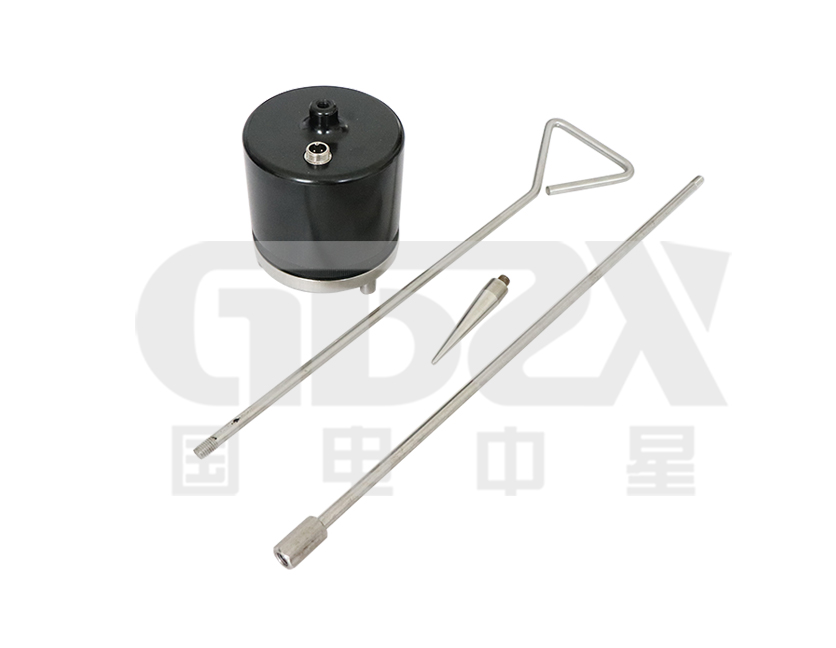

二、定點儀技術指標

1．?dāng)?shù)顯距離：最大500米，最小0.1米。

2．粗測誤差小于10%，定點誤差為零。

3．電磁通道增益>110dB (30萬倍)。

4．電磁通道接收機靈敏度<5μV

5．聲音通道音頻放大器增益<120dB (信噪比4:1時100萬倍)。

6．靜噪只接收故障點放電時的地震波。

7．聲電同步顯示監聽：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下,重復計數一次，并顯示故障距離或滿亮 (500.0米)。
同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。

8．聲波傳感器探頭換成15KHz電磁傳感探頭時，可作電纜路徑和電纜埋設深度的精確探測。

9．電源：6V鋰電池供電。

10．功耗： <120mA   (0.7w)

11．工作環境： 濕度80%             溫度  -10℃—50℃

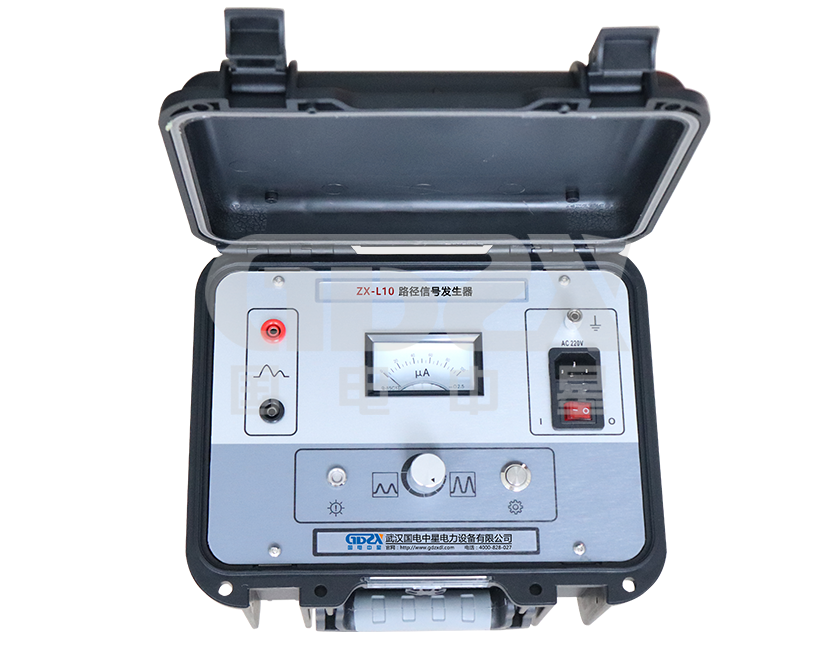

三、電纜路徑儀技術指標

1、輸出功率：  Pomax ≥100W

2、工作頻率：  15KHz

3、工作方式：  斷續

4、輸出阻抗：   Zo=Zc (電纜特性阻率)

5、工作電源：   AC 220V  ±10％

6、環境條件：   溫度-20 — +50攝氏度，濕度小于95%
